形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | B | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SNHS-M4-8-LH | M4 | 0.7 | 8 | 1.5 | 7 | 10 | 1.2 | CAD | 请求报价 |
| SNHS-M4-10-LH | M4 | 0.7 | 10 | 1.5 | 7 | 10 | 1.3 | CAD | 请求报价 |
| SNHS-M4-12-LH | M4 | 0.7 | 12 | 1.5 | 7 | 10 | 1.2 | CAD | 请求报价 |
| SNHS-M4-15-LH | M4 | 0.7 | 15 | 1.5 | 7 | 10 | 1.8 | CAD | 请求报价 |
| SNHS-M4-20-LH | M4 | 0.7 | 20 | 1.5 | 7 | 10 | 2.1 | CAD | 请求报价 |
| SNHS-M4-25-LH | M4 | 0.7 | 25 | 1.5 | 7 | 10 | 2.5 | CAD | 请求报价 |
| SNHS-M4-30-LH | M4 | 0.7 | 30 | 1.5 | 7 | 10 | 2.9 | CAD | 请求报价 |
| SNHS-M5-8-LH | M5 | 0.8 | 8 | 2 | 8 | 10 | 1.9 | CAD | 请求报价 |
| SNHS-M5-10-LH | M5 | 0.8 | 10 | 2 | 8 | 10 | 2.2 | CAD | 请求报价 |
| SNHS-M5-12-LH | M5 | 0.8 | 12 | 2 | 8 | 10 | 2.4 | CAD | 请求报价 |
| SNHS-M5-15-LH | M5 | 0.8 | 15 | 2 | 8 | 10 | 2.9 | CAD | 请求报价 |
| SNHS-M5-20-LH | M5 | 0.8 | 20 | 2 | 8 | 10 | 3.4 | CAD | 请求报价 |
| SNHS-M5-25-LH | M5 | 0.8 | 25 | 2 | 8 | 10 | 4.1 | CAD | 请求报价 |
| SNHS-M5-30-LH | M5 | 0.8 | 30 | 2 | 8 | 10 | 4.7 | CAD | 请求报价 |
| SNHS-M6-10-LH | M6 | 1 | 10 | 2 | 10 | 10 | 3.2 | CAD | 请求报价 |
| SNHS-M6-12-LH | M6 | 1 | 12 | 2 | 10 | 10 | 3.6 | CAD | 请求报价 |
| SNHS-M6-15-LH | M6 | 1 | 15 | 2 | 10 | 10 | 4.3 | CAD | 请求报价 |
| SNHS-M6-20-LH | M6 | 1 | 20 | 2 | 10 | 10 | 5 | CAD | 请求报价 |
| SNHS-M6-25-LH | M6 | 1 | 25 | 2 | 10 | 10 | 5.9 | CAD | 请求报价 |
| SNHS-M6-30-LH | M6 | 1 | 30 | 2 | 10 | 10 | 6.9 | CAD | 请求报价 |
| SNHS-M8-15-LH | M8 | 1.25 | 15 | 2 | 13 | 10 | 7.8 | CAD | 请求报价 |
| SNHS-M8-20-LH | M8 | 1.25 | 20 | 2 | 13 | 10 | 9.2 | CAD | 请求报价 |
| SNHS-M8-25-LH | M8 | 1.25 | 25 | 2 | 13 | 10 | 11 | CAD | 请求报价 |
| SNHS-M8-30-LH | M8 | 1.25 | 30 | 2 | 13 | 10 | 12 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNHS-LH | |
|---|---|
| 主体 | 相当于SUS304 |
用途
设备、装置的省空间化特点

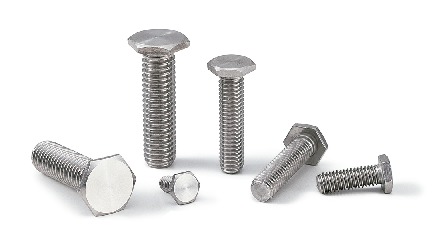

- 头部高度较低的六角螺栓。
- 可节省设备与装置的空间或用于上部空间有限的部位。
