Nabeya Bi-tech

  • 特殊螺丝
  • 短头・小头螺丝

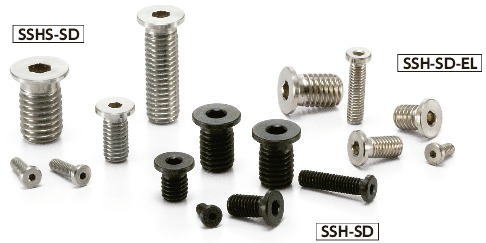

内六角极短头小头螺栓

Socket Head Cap Screw / Special Low & Small Head

SSH-SD

安全注意事项

符号RoHS指令

  • 空间
SSH-SD内六角极短头小头螺栓

形状図

SSH-SD内六角极短头小头螺栓寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
L
所有
6
8
10
12
16
20
25
30

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B t 最大紧固扭矩 （N・m）＊1 毎包数量 质量
(g)		 CAD下载 请求报价
SSH-M3-6-SD M3 0.5 6 5 1.3 1.5 2 0.7 10 0.4 CAD 请求报价
SSH-M3-8-SD M3 0.5 8 5 1.3 1.5 2 0.7 10 0.5 CAD 请求报价
SSH-M3-10-SD M3 0.5 10 5 1.3 1.5 2 0.7 10 0.6 CAD 请求报价
SSH-M3-12-SD M3 0.5 12 5 1.3 1.5 2 0.7 10 0.7 CAD 请求报价
SSH-M4-6-SD M4 0.7 6 6 1.5 2 2.5 1.7 10 0.7 CAD 请求报价
SSH-M4-8-SD M4 0.7 8 6 1.5 2 2.5 1.7 10 0.86 CAD 请求报价
SSH-M4-10-SD M4 0.7 10 6 1.5 2 2.5 1.7 10 1 CAD 请求报价
SSH-M4-12-SD M4 0.7 12 6 1.5 2 2.5 1.7 10 1.2 CAD 请求报价
SSH-M4-16-SD M4 0.7 16 6 1.5 2 2.5 1.7 10 1.5 CAD 请求报价
SSH-M5-6-SD M5 0.8 6 8 1.5 3 3 6.2 10 1.2 CAD 请求报价
SSH-M5-8-SD M5 0.8 8 8 1.5 3 3 6.2 10 1.4 CAD 请求报价
SSH-M5-10-SD M5 0.8 10 8 1.5 3 3 6.2 10 1.7 CAD 请求报价
SSH-M5-12-SD M5 0.8 12 8 1.5 3 3 6.2 10 1.9 CAD 请求报价
SSH-M5-16-SD M5 0.8 16 8 1.5 3 3 6.2 10 2.4 CAD 请求报价
SSH-M5-20-SD M5 0.8 20 8 1.5 3 3 6.2 10 2.9 CAD 请求报价
SSH-M6-6-SD M6 1 6 9 1.5 3 4 6.3 10 1.6 CAD 请求报价
SSH-M6-8-SD M6 1 8 9 1.5 3 4 6.3 10 2 CAD 请求报价
SSH-M6-10-SD M6 1 10 9 1.5 3 4 6.3 10 2.3 CAD 请求报价
SSH-M6-12-SD M6 1 12 9 1.5 3 4 6.3 10 2.7 CAD 请求报价
SSH-M6-16-SD M6 1 16 9 1.5 3 4 6.3 10 3.4 CAD 请求报价
SSH-M6-20-SD M6 1 20 9 1.5 3 4 6.3 10 4.1 CAD 请求报价
SSH-M6-25-SD M6 1 25 9 1.5 3 4 6.3 10 4.9 CAD 请求报价
SSH-M6-30-SD M6 1 30 9 1.5 3 4 6.3 10 5.8 CAD 请求报价
SSH-M8-8-SD M8 1.25 8 11 1.5 4 5 14 10 3.1 CAD 请求报价
SSH-M8-10-SD M8 1.25 10 11 1.5 4 5 14 10 3.7 CAD 请求报价
SSH-M8-12-SD M8 1.25 12 11 1.5 4 5 14 10 4.4 CAD 请求报价
SSH-M8-16-SD M8 1.25 16 11 1.5 4 5 14 10 5.6 CAD 请求报价
SSH-M8-20-SD M8 1.25 20 11 1.5 4 5 14 10 6.9 CAD 请求报价
SSH-M8-25-SD M8 1.25 25 11 1.5 4 5 14 10 8.5 CAD 请求报价
SSH-M8-30-SD M8 1.25 30 11 1.5 4 5 14 10 10 CAD 请求报价
SSH-M10-10-SD M10 1.5 10 13.5 1.5 5 6 27 10 5.7 CAD 请求报价
SSH-M10-12-SD M10 1.5 12 13.5 1.5 5 6 27 10 6.7 CAD 请求报价
SSH-M10-16-SD M10 1.5 16 13.5 1.5 5 6 27 10 8.7 CAD 请求报价
SSH-M10-20-SD M10 1.5 20 13.5 1.5 5 6 27 10 11 CAD 请求报价
SSH-M10-25-SD M10 1.5 25 13.5 1.5 5 6 27 10 13 CAD 请求报价
SSH-M10-30-SD M10 1.5 30 13.5 1.5 5 6 27 10 16 CAD 请求报价

＊1：　螺纹主体的最大紧固扭矩。请参考使用注意事项，在确定扭矩时考虑座面压力。表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SSH-SD
主体 SCM435
四氧化三铁保护膜（黑）
强度
等级		 螺纹部：10.9
头部＊1：
5.8（M3-M8）
4.8（M10）

＊1：　请勿超出最大紧固扭矩。虽然经过热处理提高了强度，但与螺纹部相比，头部的强度仍较小。


用途

设备、装置的省空间化

特点

  • 头部直径较小的内六角极短头螺栓。可形成比普通的内六角极短头螺栓更小的锪孔直径。

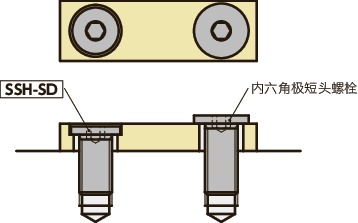

使用例

还能对普通的内六角极短头螺栓未能进行锪孔加工的部位
进行锪孔加工，从而可以隐藏头部。

SSH-SD内六角极短头小头螺栓

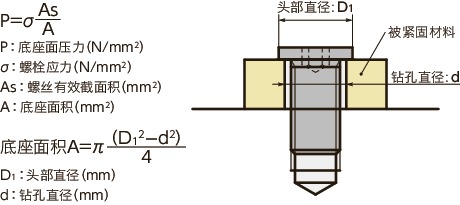

使用注意事项

  • 头部底座面的面积小，底座面压力高。
  • 请参考以下公式，注意不要让由螺丝紧固而形成的底座面压力超出被紧固材料的容许表面压力。

SSH-SD内六角极短头小头螺栓

头部直径和螺丝有效截面积

型号 头部直径（mm） 螺丝有效截面积（mm2）
SSH-M3-SD 5 5.03
SSH-M4-SD 6 8.78
SSH-M5-SD 8 14.2
SSH-M6-SD 9 20.1
SSH-M8-SD 11 36.6
SSH-M10-SD 13.5 58
