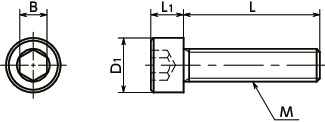

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSL-M3-5-PC | M3 | 0.5 | 5 | 5.5 | 3 | 2.5 | 5 | 0.67 | CAD | 请求报价 |
| SNSL-M3-6-PC | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 5 | 0.71 | CAD | 请求报价 |
| SNSL-M3-8-PC | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 5 | 0.8 | CAD | 请求报价 |
| SNSL-M3-10-PC | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 5 | 0.88 | CAD | 请求报价 |
| SNSL-M3-12-PC | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 5 | 0.96 | CAD | 请求报价 |
| SNSL-M3-16-PC | M3 | 0.5 | 16 | 5.5 | 3 | 2.5 | 5 | 1.2 | CAD | 请求报价 |
| SNSL-M4-5-PC | M4 | 0.7 | 5 | 7 | 4 | 3 | 5 | 1.4 | CAD | 请求报价 |
| SNSL-M4-6-PC | M4 | 0.7 | 6 | 7 | 4 | 3 | 5 | 1.5 | CAD | 请求报价 |
| SNSL-M4-8-PC | M4 | 0.7 | 8 | 7 | 4 | 3 | 5 | 1.7 | CAD | 请求报价 |
| SNSL-M4-10-PC | M4 | 0.7 | 10 | 7 | 4 | 3 | 5 | 1.8 | CAD | 请求报价 |
| SNSL-M4-12-PC | M4 | 0.7 | 12 | 7 | 4 | 3 | 5 | 2 | CAD | 请求报价 |
| SNSL-M4-16-PC | M4 | 0.7 | 16 | 7 | 4 | 3 | 5 | 2.3 | CAD | 请求报价 |
| SNSL-M4-20-PC | M4 | 0.7 | 20 | 7 | 4 | 3 | 5 | 2.7 | CAD | 请求报价 |
| SNSL-M4-25-PC | M4 | 0.7 | 25 | 7 | 4 | 3 | 5 | 3.2 | CAD | 请求报价 |
| SNSL-M5-6-PC | M5 | 0.8 | 6 | 8.5 | 5 | 4 | 5 | 2.2 | CAD | 请求报价 |
| SNSL-M5-8-PC | M5 | 0.8 | 8 | 8.5 | 5 | 4 | 5 | 2.5 | CAD | 请求报价 |
| SNSL-M5-10-PC | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 5 | 2.7 | CAD | 请求报价 |
| SNSL-M5-12-PC | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 5 | 3 | CAD | 请求报价 |
| SNSL-M5-16-PC | M5 | 0.8 | 16 | 8.5 | 5 | 4 | 5 | 3.5 | CAD | 请求报价 |
| SNSL-M5-20-PC | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 5 | 4 | CAD | 请求报价 |
| SNSL-M5-25-PC | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 5 | 4.8 | CAD | 请求报价 |
| SNSL-M6-8-PC | M6 | 1 | 8 | 10 | 6 | 5 | 5 | 4.3 | CAD | 请求报价 |
| SNSL-M6-10-PC | M6 | 1 | 10 | 10 | 6 | 5 | 5 | 4.7 | CAD | 请求报价 |
| SNSL-M6-12-PC | M6 | 1 | 12 | 10 | 6 | 5 | 5 | 5.1 | CAD | 请求报价 |
| SNSL-M6-16-PC | M6 | 1 | 16 | 10 | 6 | 5 | 5 | 5.8 | CAD | 请求报价 |
| SNSL-M6-20-PC | M6 | 1 | 20 | 10 | 6 | 5 | 5 | 6.5 | CAD | 请求报价 |
| SNSL-M6-25-PC | M6 | 1 | 25 | 10 | 6 | 5 | 5 | 7.6 | CAD | 请求报价 |
| SNSL-M6-30-PC | M6 | 1 | 30 | 10 | 6 | 5 | 5 | 8.3 | CAD | 请求报价 |
| SNSL-M8-12-PC | M8 | 1.25 | 12 | 13 | 8 | 6 | 5 | 11 | CAD | 请求报价 |
| SNSL-M8-16-PC | M8 | 1.25 | 16 | 13 | 8 | 6 | 5 | 12 | CAD | 请求报价 |
| SNSL-M8-20-PC | M8 | 1.25 | 20 | 13 | 8 | 6 | 5 | 13 | CAD | 请求报价 |
| SNSL-M8-25-PC | M8 | 1.25 | 25 | 13 | 8 | 6 | 5 | 15 | CAD | 请求报价 |
| SNSL-M8-30-PC | M8 | 1.25 | 30 | 13 | 8 | 6 | 5 | 17 | CAD | 请求报价 |
| SNSL-M8-35-PC | M8 | 1.25 | 35 | 13 | 8 | 6 | 5 | 19 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNSL-PC | |
|---|---|
| 主体 | SUS316L 特殊表面处理 |
| 强度等级 | A4-70 |
用途
FPD制造装置/半导体制造装置/电子显微镜特点

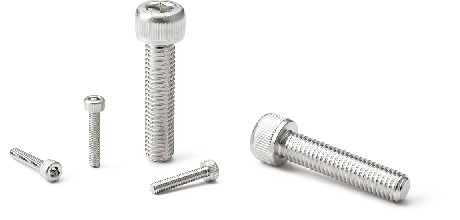

- SUS316L制内六角圆柱头螺栓。
- SUS316L不锈钢在SUS304中添加了Mo，提高了耐点蚀性、耐氧化性，而且还通过低碳化提高了耐晶间腐蚀性。而且，对于化学药品和海洋性环境，具有比SUS304更优越的耐腐蚀性。
- 由于基本成分中含有Mo，在高温条件下也具有很高的强度。
- 无磁性。
- 通过特殊表面处理对表面进行了改质。漏气量极小。最适合在中等真空环境下使用。
- 已完成无尘洗净、无尘包装。⇒无尘洗净、无尘包装服务
