形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽 序号 |
拉伸断裂 载荷＊1(N) |
扭转断裂 扭矩＊1 (N・m) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPE-M1.6-2.5-MC | M1.6 | 0.35 | 2.5 | 2.3 | 0.5 | 0 | 76 | 0.038 | 0.017 | CAD | 请求报价 |
| SPE-M1.6-3-MC | M1.6 | 0.35 | 3 | 2.3 | 0.5 | 0 | 76 | 0.038 | 0.018 | CAD | 请求报价 |
| SPE-M1.6-4-MC | M1.6 | 0.35 | 4 | 2.3 | 0.5 | 0 | 76 | 0.038 | 0.019 | CAD | 请求报价 |
| SPE-M1.6-6-MC | M1.6 | 0.35 | 6 | 2.3 | 0.5 | 0 | 76 | 0.038 | 0.02 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPE-MC | |
|---|---|
| 主体 | PEEK（polyetheretherketone：聚醚醚酮）（淡茶色） |
| 耐热温度＊1 | 260℃ |
＊1： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
FPD生产设备/半导体生产设备/印刷电路板蚀刻设备/金属表面处理设备/化工厂/变压器/电气与电子设备/热水泵/
化学泵
特点

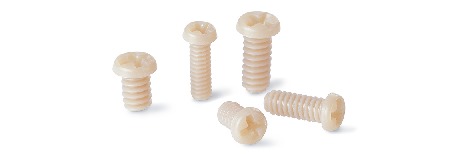

- 精密设备用精密螺丝。
- PEEK是理化特性优异的热可塑性超级工程塑料。
- 具有优良的耐药品性。几乎不受浓硫酸、浓硝酸、浓氢氟酸以外的药品的侵蚀。
- 耐热性与耐水性优良，耐热强度高。
- 耐磨性、耐冲击性与耐疲劳性优良。
- 具有满足UL94标准中V-0级别的高阻燃性。
- 有关树脂螺丝的特性与使用注意事项⇒树脂螺丝的特性
