梅花槽超级短头螺栓

Hexalobular Socket Head Cap Screw / Extra Low Head

SETS

安全注意事项

符号RoHS指令

  • 空间
  • 防止紧固孔损坏
  • 装饰

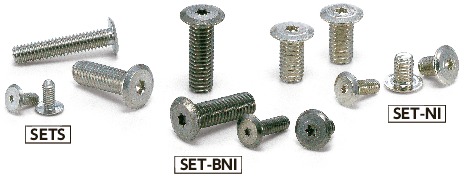

SETS梅花槽超级短头螺栓

形状図

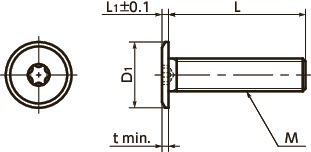

SETS梅花槽超级短头螺栓寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.6
M3
M4
M5
M6
L
所有
4
5
6
8
10
12
16
20
25
30
35
40

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 适用扳手 梅花槽序号
No.		 t 最大紧固扭矩
(N・m)		 毎包数量 质量
(g)		 CAD下载 请求报价
SETS-M2-4 M2 0.4 4 4-0.4～0 0.5 SKX-4 4 0.4 0.15 20 0.047 CAD 请求报价
SETS-M2-5 M2 0.4 5 4-0.4～0 0.5 SKX-4 4 0.4 0.15 20 0.067 CAD 请求报价
SETS-M2-6 M2 0.4 6 4-0.4～0 0.5 SKX-4 4 0.4 0.15 20 0.087 CAD 请求报价
SETS-M2-8 M2 0.4 8 4-0.4～0 0.5 SKX-4 4 0.4 0.15 20 0.13 CAD 请求报价
SETS-M2-10 M2 0.4 10 4-0.4～0 0.5 SKX-4 4 0.4 0.15 20 0.17 CAD 请求报价
SETS-M2-12 M2 0.4 12 4-0.4～0 0.5 SKX-4 4 0.4 0.15 20 0.23 CAD 请求报价
SETS-M2.6-4 M2.6 0.45 4 6-0.5～0 0.6 SKX-5 5 0.5 0.3 20 0.17 CAD 请求报价
SETS-M2.6-5 M2.6 0.45 5 6-0.5～0 0.6 SKX-5 5 0.5 0.3 20 0.2 CAD 请求报价
SETS-M2.6-6 M2.6 0.45 6 6-0.5～0 0.6 SKX-5 5 0.5 0.3 20 0.23 CAD 请求报价
SETS-M2.6-8 M2.6 0.45 8 6-0.5～0 0.6 SKX-5 5 0.5 0.3 20 0.29 CAD 请求报价
SETS-M2.6-10 M2.6 0.45 10 6-0.5～0 0.6 SKX-5 5 0.5 0.3 20 0.35 CAD 请求报价
SETS-M2.6-12 M2.6 0.45 12 6-0.5～0 0.6 SKX-5 5 0.5 0.3 20 0.41 CAD 请求报价
SETS-M3-6 M3 0.5 6 7-0.5～0 0.8 SKX-6 6 0.75 0.6 20 0.39 CAD 请求报价
SETS-M3-8 M3 0.5 8 7-0.5～0 0.8 SKX-6 6 0.75 0.6 20 0.48 CAD 请求报价
SETS-M3-10 M3 0.5 10 7-0.5～0 0.8 SKX-6 6 0.75 0.6 20 0.56 CAD 请求报价
SETS-M3-12 M3 0.5 12 7-0.5～0 0.8 SKX-6 6 0.75 0.6 20 0.64 CAD 请求报价
SETS-M3-16 M3 0.5 16 7-0.5～0 0.8 SKX-6 6 0.75 0.6 20 0.84 CAD 请求报价
SETS-M4-6 M4 0.7 6 8-0.5～0 0.9 SKX-8 8 0.9 1.5 20 0.65 CAD 请求报价
SETS-M4-8 M4 0.7 8 8-0.5～0 0.9 SKX-8 8 0.9 1.5 20 0.8 CAD 请求报价
SETS-M4-10 M4 0.7 10 8-0.5～0 0.9 SKX-8 8 0.9 1.5 20 0.95 CAD 请求报价
SETS-M4-12 M4 0.7 12 8-0.5～0 0.9 SKX-8 8 0.9 1.5 20 1.1 CAD 请求报价
SETS-M4-16 M4 0.7 16 8-0.5～0 0.9 SKX-8 8 0.9 1.5 20 1.4 CAD 请求报价
SETS-M4-20 M4 0.7 20 8-0.5～0 0.9 SKX-8 8 0.9 1.5 20 1.8 CAD 请求报价
SETS-M4-25 M4 0.7 25 8-0.5～0 0.9 SKX-8 8 0.9 1.5 20 2.3 CAD 请求报价
SETS-M5-8 M5 0.8 8 9-0.5～0 1 SKX-10 10 1 3.1 20 0.73 CAD 请求报价
SETS-M5-10 M5 0.8 10 9-0.5～0 1 SKX-10 10 1 3.1 20 0.98 CAD 请求报价
SETS-M5-12 M5 0.8 12 9-0.5～0 1 SKX-10 10 1 3.1 20 1.2 CAD 请求报价
SETS-M5-16 M5 0.8 16 9-0.5～0 1 SKX-10 10 1 3.1 20 1.7 CAD 请求报价
SETS-M5-20 M5 0.8 20 9-0.5～0 1 SKX-10 10 1 3.1 20 2.3 CAD 请求报价
SETS-M5-25 M5 0.8 25 9-0.5～0 1 SKX-10 10 1 3.1 20 3.1 CAD 请求报价
SETS-M5-30 M5 0.8 30 9-0.5～0 1 SKX-10 10 1 3.1 20 3.8 CAD 请求报价
SETS-M6-8 M6 1 8 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 1.7 CAD 请求报价
SETS-M6-10 M6 1 10 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 2.1 CAD 请求报价
SETS-M6-12 M6 1 12 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 2.5 CAD 请求报价
SETS-M6-16 M6 1 16 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 3.1 CAD 请求报价
SETS-M6-20 M6 1 20 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 3.9 CAD 请求报价
SETS-M6-25 M6 1 25 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 5 CAD 请求报价
SETS-M6-30 M6 1 30 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 5.7 CAD 请求报价
SETS-M6-35 M6 1 35 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 7.3 CAD 请求报价
SETS-M6-40 M6 1 40 12-0.6～0 1.2 SKX-20 20 1.2 5.3 20 8.4 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

相关服务

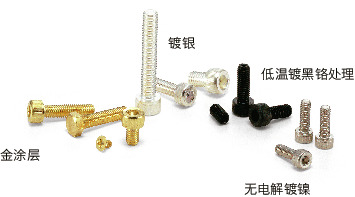

材质、表面处理

SETS
主体 SUSXM7
（相当于SUS304）

用途

设备、装置的省空间化

特点

  • 头部厚度极薄的梅花槽＊1螺栓。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • 梅花槽＊1为能承受高紧固扭矩的形状。⇒梅花槽螺丝的特点
  • 请将专用扳手SKX或专用螺丝批头SKXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
  • 在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
  • 生产通孔型、尺寸、形状、材质、表面处理、无尘洗净、特殊包装等特殊规格的商品。
    ⇒例如可以制作这样的螺丝

SETS梅花槽超级短头螺栓

＊1：　梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。


相关产品

SKX梅花槽扳手
SKX

SETS梅花槽超级短头螺栓

SKX-N对应窄处作业梅花槽扳手
SKX-N

SETS梅花槽超级短头螺栓

SKXB梅花槽短螺丝批头
SKXB

SETS梅花槽超级短头螺栓

SRD磁性螺丝刀
SRD

SETS梅花槽超级短头螺栓
