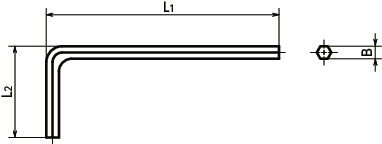

形状図
尺寸・CAD
单位 : mm
| 型号 | B对边宽度公称 | L1 | L2 | 适用的精密螺丝 SNS |
适用的精密螺丝 SNSS |
适用的精密螺丝 SNTS |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SKH-0.89 | 0.9 | 33 | 11 | - | SNSS-M1 | SNTS-M2-FP | 0.21 | CAD | 请求报价 |
| SKH-1.27 | 1.3 | 41 | 13 | - | SNSS-M1.4 | SNTS-M2.5-FP・SNTS-M2.6-FP | 0.6 | CAD | 请求报价 |
| SKH-1.5 | 1.5 | 46.5 | 15.5 | SNS-M1.6・SNS-M2 | SNSS-M1.6・SNSS-M2 | - | 0.9 | CAD | 请求报价 |
| SKH-2 | 2 | 52 | 18 | SNS-M2.5 | SNSS-M2.5 | - | 1.8 | CAD | 请求报价 |
| SKH-2.5 | 2.5 | 58.5 | 20.5 | - | - | - | 3.1 | CAD | 请求报价 |
| SKH-3 | 3 | 66 | 23 | - | - | - | 5.1 | CAD | 请求报价 |
材质、表面处理
| SKH | |
|---|---|
| 主体 | 合金钢 四氧化三铁保护膜（黑） |
