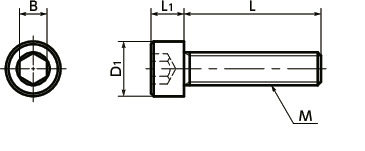

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSS-M6-8-UCL | M6 | 1 | 8 | 10 | 6 | 5 | 10 | 4.3 | CAD | 请求报价 |
| SNSS-M6-10-UCL | M6 | 1 | 10 | 10 | 6 | 5 | 10 | 4.7 | CAD | 请求报价 |
| SNSS-M6-12-UCL | M6 | 1 | 12 | 10 | 6 | 5 | 10 | 5.1 | CAD | 请求报价 |
| SNSS-M6-16-UCL | M6 | 1 | 16 | 10 | 6 | 5 | 10 | 5.8 | CAD | 请求报价 |
| SNSS-M6-20-UCL | M6 | 1 | 20 | 10 | 6 | 5 | 10 | 6.5 | CAD | 请求报价 |
| SNSS-M6-25-UCL | M6 | 1 | 25 | 10 | 6 | 5 | 10 | 7.6 | CAD | 请求报价 |
| SNSS-M6-30-UCL | M6 | 1 | 30 | 10 | 6 | 5 | 10 | 8.3 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SNSS-UCL | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） USC洗净 |
| 强度等级 | A2-70 |
用途
FPD制造装置/半导体制造装置/医疗机械/食品机械特点

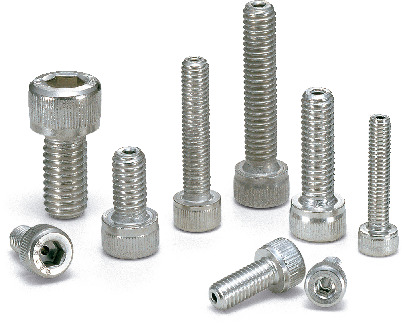

- SUSXM7制内六角螺栓。
- 已完成无尘洗净、无尘包装。⇒无尘洗净、无尘包装服务
- 适用于组装到FPD制造装置、半导体生产装置、医疗机械、食品机械中的零部件或在无尘室使用的零部件。
- 符合JIS B 1176, ISO 4762, DIN 912标准。⇒技术资料：JIS B 1176、ISO 4762
