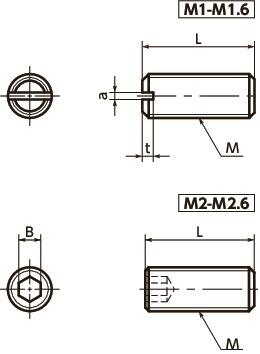

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | a | t | B | 最大紧固 扭矩 （N・m） |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SNTS-M1-3-FP | M1 | 0.25 | 3 | 0.35 | 0.35 | - | 0.003 | 10 | 0.012 | CAD | 请求报价 |
| SNTS-M1-4-FP | M1 | 0.25 | 4 | 0.35 | 0.35 | - | 0.003 | 10 | 0.016 | CAD | 请求报价 |
| SNTS-M1-5-FP | M1 | 0.25 | 5 | 0.35 | 0.35 | - | 0.003 | 10 | 0.019 | CAD | 请求报价 |
| SNTS-M1-6-FP | M1 | 0.25 | 6 | 0.35 | 0.35 | - | 0.003 | 10 | 0.023 | CAD | 请求报价 |
| SNTS-M1.4-3-FP | M1.4 | 0.3 | 3 | 0.4 | 0.45 | - | 0.02 | 10 | 0.022 | CAD | 请求报价 |
| SNTS-M1.4-4-FP | M1.4 | 0.3 | 4 | 0.4 | 0.45 | - | 0.02 | 10 | 0.031 | CAD | 请求报价 |
| SNTS-M1.4-5-FP | M1.4 | 0.3 | 5 | 0.4 | 0.45 | - | 0.02 | 10 | 0.04 | CAD | 请求报价 |
| SNTS-M1.4-6-FP | M1.4 | 0.3 | 6 | 0.4 | 0.45 | - | 0.02 | 10 | 0.049 | CAD | 请求报价 |
| SNTS-M1.6-3-FP | M1.6 | 0.35 | 3 | 0.4 | 0.5 | - | 0.03 | 10 | 0.029 | CAD | 请求报价 |
| SNTS-M1.6-4-FP | M1.6 | 0.35 | 4 | 0.4 | 0.5 | - | 0.03 | 10 | 0.04 | CAD | 请求报价 |
| SNTS-M1.6-5-FP | M1.6 | 0.35 | 5 | 0.4 | 0.5 | - | 0.03 | 10 | 0.051 | CAD | 请求报价 |
| SNTS-M1.6-6-FP | M1.6 | 0.35 | 6 | 0.4 | 0.5 | - | 0.03 | 10 | 0.062 | CAD | 请求报价 |
| SNTS-M2-3-FP | M2 | 0.4 | 3 | - | - | 0.9 | 0.2 | 10 | 0.041 | CAD | 请求报价 |
| SNTS-M2-4-FP | M2 | 0.4 | 4 | - | - | 0.9 | 0.2 | 10 | 0.058 | CAD | 请求报价 |
| SNTS-M2-5-FP | M2 | 0.4 | 5 | - | - | 0.9 | 0.2 | 10 | 0.075 | CAD | 请求报价 |
| SNTS-M2-6-FP | M2 | 0.4 | 6 | - | - | 0.9 | 0.2 | 10 | 0.092 | CAD | 请求报价 |
| SNTS-M2.5-4-FP | M2.5 | 0.45 | 4 | - | - | 1.3 | 0.4 | 10 | 0.081 | CAD | 请求报价 |
| SNTS-M2.5-5-FP | M2.5 | 0.45 | 5 | - | - | 1.3 | 0.4 | 10 | 0.055 | CAD | 请求报价 |
| SNTS-M2.5-6-FP | M2.5 | 0.45 | 6 | - | - | 1.3 | 0.4 | 10 | 0.13 | CAD | 请求报价 |
| SNTS-M2.6-4-FP | M2.6 | 0.45 | 4 | - | - | 1.3 | 0.4 | 10 | 0.094 | CAD | 请求报价 |
| SNTS-M2.6-5-FP | M2.6 | 0.45 | 5 | - | - | 1.3 | 0.4 | 10 | 0.13 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| M1-M1.6 | M2-M2.6 | |
|---|---|---|
| 主体 | 不锈钢 | SUSXM7（相当于SUS304） |
用途
仪器、装置的小型化小型精密仪器
特点
- M1 - M2.6。用于精密仪器的精密螺丝。
- 止动螺钉型。螺丝顶端形状为平端。

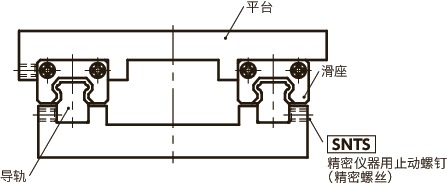

使用例
用于小型直线导轨的轨道及平台的定位、固定。
