精密仪器用十字槽盘头小螺钉（0号3类 / 带尼龙熔敷）

Cross Recessed Micro Pan Head Machine Screws with Nylon Patch - Type 0-3

SNZ3-TZB-ALK

安全注意事项

符号RoHS指令

  • 防松件
  • 精密

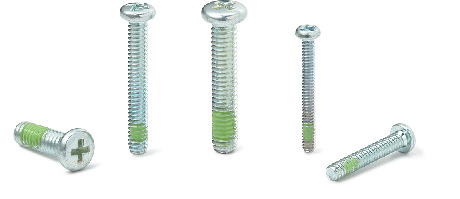

SNZ3-TZB-ALK精密仪器用十字槽盘头小螺钉（0号3类 / 带尼龙熔敷）

形状図

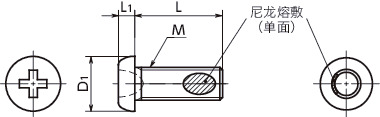

SNZ3-TZB-ALK精密仪器用十字槽盘头小螺钉（0号3类 / 带尼龙熔敷）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M1.4
M1.6
M1.7
M2
M2.5
M2.6
L
所有
2
2.5
3
3.5
4
5
6
8
10
12
14

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 十字槽型号 最大紧固
扭矩
＊1(N・m)		 每包数量 质量
(g)		 CAD下载 请求报价
SNZ3-M1.4-2-TZB-ALK M1.4 0.3 2 2.5 0.8 0 0.05 50 0.04 CAD 请求报价
SNZ3-M1.4-2.5-TZB-ALK M1.4 0.3 2.5 2.5 0.8 0 0.05 50 0.04 CAD 请求报价
SNZ3-M1.4-3-TZB-ALK M1.4 0.3 3 2.5 0.8 0 0.05 50 0.05 CAD 请求报价
SNZ3-M1.4-3.5-TZB-ALK M1.4 0.3 3.5 2.5 0.8 0 0.05 50 0.05 CAD 请求报价
SNZ3-M1.4-4-TZB-ALK M1.4 0.3 4 2.5 0.8 0 0.05 50 0.06 CAD 请求报价
SNZ3-M1.4-5-TZB-ALK M1.4 0.3 5 2.5 0.8 0 0.05 50 0.07 CAD 请求报价
SNZ3-M1.4-6-TZB-ALK M1.4 0.3 6 2.5 0.8 0 0.05 50 0.07 CAD 请求报价
SNZ3-M1.4-8-TZB-ALK M1.4 0.3 8 2.5 0.8 0 0.05 50 0.09 CAD 请求报价
SNZ3-M1.4-10-TZB-ALK M1.4 0.3 10 2.5 0.8 0 0.05 50 0.11 CAD 请求报价
SNZ3-M1.4-12-TZB-ALK M1.4 0.3 12 2.5 0.8 0 0.05 50 0.12 CAD 请求报价
SNZ3-M1.6-2-TZB-ALK M1.6 0.35 2 2.8 0.85 0 0.07 50 0.05 CAD 请求报价
SNZ3-M1.6-2.5-TZB-ALK M1.6 0.35 2.5 2.8 0.85 0 0.07 50 0.06 CAD 请求报价
SNZ3-M1.6-3-TZB-ALK M1.6 0.35 3 2.8 0.85 0 0.07 50 0.06 CAD 请求报价
SNZ3-M1.6-3.5-TZB-ALK M1.6 0.35 3.5 2.8 0.85 0 0.07 50 0.07 CAD 请求报价
SNZ3-M1.6-4-TZB-ALK M1.6 0.35 4 2.8 0.85 0 0.07 50 0.07 CAD 请求报价
SNZ3-M1.6-5-TZB-ALK M1.6 0.35 5 2.8 0.85 0 0.07 50 0.09 CAD 请求报价
SNZ3-M1.6-6-TZB-ALK M1.6 0.35 6 2.8 0.85 0 0.07 50 0.1 CAD 请求报价
SNZ3-M1.6-8-TZB-ALK M1.6 0.35 8 2.8 0.85 0 0.07 50 0.12 CAD 请求报价
SNZ3-M1.6-12-TZB-ALK M1.6 0.35 12 2.8 0.85 0 0.07 50 0.16 CAD 请求报价
SNZ3-M1.7-2-TZB-ALK M1.7 0.35 2 3.0 0.9 0 0.09 50 0.06 CAD 请求报价
SNZ3-M1.7-2.5-TZB-ALK M1.7 0.35 2.5 3.0 0.9 0 0.09 50 0.07 CAD 请求报价
SNZ3-M1.7-3-TZB-ALK M1.7 0.35 3 3.0 0.9 0 0.09 50 0.08 CAD 请求报价
SNZ3-M1.7-3.5-TZB-ALK M1.7 0.35 3.5 3.0 0.9 0 0.09 50 0.08 CAD 请求报价
SNZ3-M1.7-4-TZB-ALK M1.7 0.35 4 3.0 0.9 0 0.09 50 0.09 CAD 请求报价
SNZ3-M1.7-5-TZB-ALK M1.7 0.35 5 3.0 0.9 0 0.09 50 0.1 CAD 请求报价
SNZ3-M1.7-6-TZB-ALK M1.7 0.35 6 3.0 0.9 0 0.09 50 0.11 CAD 请求报价
SNZ3-M1.7-8-TZB-ALK M1.7 0.35 8 3.0 0.9 0 0.09 50 0.14 CAD 请求报价
SNZ3-M1.7-10-TZB-ALK M1.7 0.35 10 3.0 0.9 0 0.09 50 0.16 CAD 请求报价
SNZ3-M2-2-TZB-ALK M2 0.4 2 3.5 1.0 0 0.18 50 0.09 CAD 请求报价
SNZ3-M2-2.5-TZB-ALK M2 0.4 2.5 3.5 1.0 0 0.18 50 0.1 CAD 请求报价
SNZ3-M2-3-TZB-ALK M2 0.4 3 3.5 1.0 0 0.18 50 0.11 CAD 请求报价
SNZ3-M2-3.5-TZB-ALK M2 0.4 3.5 3.5 1.0 0 0.18 50 0.12 CAD 请求报价
SNZ3-M2-4-TZB-ALK M2 0.4 4 3.5 1.0 0 0.18 50 0.13 CAD 请求报价
SNZ3-M2-5-TZB-ALK M2 0.4 5 3.5 1.0 0 0.18 50 0.15 CAD 请求报价
SNZ3-M2-6-TZB-ALK M2 0.4 6 3.5 1.0 0 0.18 50 0.16 CAD 请求报价
SNZ3-M2-8-TZB-ALK M2 0.4 8 3.5 1.0 0 0.18 50 0.2 CAD 请求报价
SNZ3-M2-10-TZB-ALK M2 0.4 10 3.5 1.0 0 0.18 50 0.23 CAD 请求报价
SNZ3-M2-12-TZB-ALK M2 0.4 12 3.5 1.0 0 0.18 50 0.27 CAD 请求报价
SNZ3-M2-14-TZB-ALK M2 0.4 14 3.5 1.0 0 0.18 50 0.31 CAD 请求报价
SNZ3-M2.5-3-TZB-ALK M2.5 0.45 3 4.3 1.3 0 0.32 50 0.2 CAD 请求报价
SNZ3-M2.5-4-TZB-ALK M2.5 0.45 4 4.3 1.3 0 0.32 50 0.23 CAD 请求报价
SNZ3-M2.5-5-TZB-ALK M2.5 0.45 5 4.3 1.3 0 0.32 50 0.26 CAD 请求报价
SNZ3-M2.5-6-TZB-ALK M2.5 0.45 6 4.3 1.3 0 0.32 50 0.28 CAD 请求报价
SNZ3-M2.5-8-TZB-ALK M2.5 0.45 8 4.3 1.3 0 0.32 50 0.34 CAD 请求报价
SNZ3-M2.6-2.5-TZB-ALK M2.6 0.45 2.5 4.5 1.2 0 0.39 50 0.19 CAD 请求报价
SNZ3-M2.6-3-TZB-ALK M2.6 0.45 3 4.5 1.2 0 0.39 50 0.21 CAD 请求报价
SNZ3-M2.6-3.5-TZB-ALK M2.6 0.45 3.5 4.5 1.2 0 0.39 50 0.23 CAD 请求报价
SNZ3-M2.6-4-TZB-ALK M2.6 0.45 4 4.5 1.2 0 0.39 50 0.24 CAD 请求报价
SNZ3-M2.6-5-TZB-ALK M2.6 0.45 5 4.5 1.2 0 0.39 50 0.27 CAD 请求报价
SNZ3-M2.6-6-TZB-ALK M2.6 0.45 6 4.5 1.2 0 0.39 50 0.3 CAD 请求报价
SNZ3-M2.6-8-TZB-ALK M2.6 0.45 8 4.5 1.2 0 0.39 50 0.36 CAD 请求报价
SNZ3-M2.6-10-TZB-ALK M2.6 0.45 10 4.5 1.2 0 0.39 50 0.43 CAD 请求报价
SNZ3-M2.6-12-TZB-ALK M2.6 0.45 12 4.5 1.2 0 0.39 50 0.49 CAD 请求报价
SNZ3-M2.6-14-TZB-ALK M2.6 0.45 14 4.5 1.2 0 0.39 50 0.55 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SNZ3-TZB-ALK
主体 钢
三价铬酸盐处理
尼龙熔敷 尼龙11

用途

设备、装置的小型化
防止螺丝回转、脱落
小型精密仪器

特点

  • 带尼龙熔敷精密仪器用精密螺丝（0号3类）。
  • M1.4～M2.6。
  • 头部高度较低的盘头小螺钉型。适用于上部空间受限的用途。
  • 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
  • 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
  • 尼龙熔敷的耐热温度为120℃。
