形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽 序号 |
每包 数量 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNZF-M1.4-2-TBZ | M1.4 | 0.3 | 2 | 2 | 0.45 | - | 50 | 0.016 | CAD | 请求报价 |
| SNZF-M1.4-3-TBZ | M1.4 | 0.3 | 3 | 2 | 0.45 | - | 50 | 0.024 | CAD | 请求报价 |
| SNZF-M1.4-4-TBZ | M1.4 | 0.3 | 4 | 2 | 0.45 | - | 50 | 0.032 | CAD | 请求报价 |
| SNZF-M1.4-5-TBZ | M1.4 | 0.3 | 5 | 2 | 0.45 | - | 50 | 0.041 | CAD | 请求报价 |
| SNZF-M1.4-6-TBZ | M1.4 | 0.3 | 6 | 2 | 0.45 | - | 50 | 0.049 | CAD | 请求报价 |
| SNZF-M1.4-8-TBZ | M1.4 | 0.3 | 8 | 2 | 0.45 | - | 50 | 0.066 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理

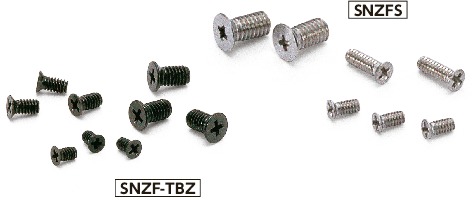

| SNZF-TBZ | SNZFS | |
|---|---|---|
| 主体 | SWCH16A 三价铬黑色酸盐处理 |
SUSXM7（相当于SUS304） |
用途
仪器、装置的小型化小型精密仪器
特点
- 用于精密仪器的精密螺丝（0号1类）。
- M1.4 - M2.6。
- 头部比普通的埋头小螺钉更小巧。
