形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽型号 | 最大紧固 扭矩 (N・m)＊1 |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SNZF3-M1.4-3-TZB | M1.4 | 0.3 | 3 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.04 | CAD | 请求报价 |
| SNZF3-M1.4-3.5-TZB | M1.4 | 0.3 | 3.5 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.04 | CAD | 请求报价 |
| SNZF3-M1.4-4-TZB | M1.4 | 0.3 | 4 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.05 | CAD | 请求报价 |
| SNZF3-M1.4-5-TZB | M1.4 | 0.3 | 5 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.05 | CAD | 请求报价 |
| SNZF3-M1.4-6-TZB | M1.4 | 0.3 | 6 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.06 | CAD | 请求报价 |
| SNZF3-M1.7-3-TZB | M1.7 | 0.35 | 3 | 3 | 0.8 | 0 | 0.14 | 50 | 0.06 | CAD | 请求报价 |
| SNZF3-M1.7-3.5-TZB | M1.7 | 0.35 | 3.5 | 3 | 0.8 | 0 | 0.14 | 50 | 0.06 | CAD | 请求报价 |
| SNZF3-M1.7-4-TZB | M1.7 | 0.35 | 4 | 3 | 0.8 | 0 | 0.14 | 50 | 0.07 | CAD | 请求报价 |
| SNZF3-M1.7-6-TZB | M1.7 | 0.35 | 6 | 3 | 0.8 | 0 | 0.14 | 50 | 0.09 | CAD | 请求报价 |
| SNZF3-M2-3.5-TZB | M2 | 0.4 | 3.5 | 3.5 | 0.9 | 0 | 0.22 | 50 | 0.09 | CAD | 请求报价 |
| SNZF3-M2-4-TZB | M2 | 0.4 | 4 | 3.5 | 0.9 | 0 | 0.22 | 50 | 0.1 | CAD | 请求报价 |
| SNZF3-M2-5-TZB | M2 | 0.4 | 5 | 3.5 | 0.9 | 0 | 0.22 | 50 | 0.12 | CAD | 请求报价 |
| SNZF3-M2-6-TZB | M2 | 0.4 | 6 | 3.5 | 0.9 | 0 | 0.22 | 50 | 0.14 | CAD | 请求报价 |
| SNZF3-M2-8-TZB | M2 | 0.4 | 8 | 3.5 | 0.9 | 0 | 0.22 | 50 | 0.17 | CAD | 请求报价 |
| SNZF3-M2.6-3.5-TZB | M2.6 | 0.45 | 3.5 | 4.5 | 1.1 | 0 | 0.53 | 50 | 0.18 | CAD | 请求报价 |
| SNZF3-M2.6-4-TZB | M2.6 | 0.45 | 4 | 4.5 | 1.1 | 0 | 0.53 | 50 | 0.19 | CAD | 请求报价 |
| SNZF3-M2.6-5-TZB | M2.6 | 0.45 | 5 | 4.5 | 1.1 | 0 | 0.53 | 50 | 0.22 | CAD | 请求报价 |
| SNZF3-M2.6-6-TZB | M2.6 | 0.45 | 6 | 4.5 | 1.1 | 0 | 0.53 | 50 | 0.25 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNZF3-TZB | |
|---|---|
| 主体 | SWCH16A 三价铬酸盐处理 |
用途
设备、装置的小型化小型精密仪器
特点
- 用于精密仪器的精密螺丝（0号3类）。
- M1.4～M2.6。

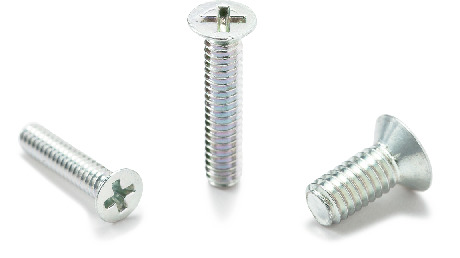

- 头部高度较低的埋头小螺钉型。适用于上部空间受限的用途。
