形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽 序号 |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNZFS-M2-3 | M2 | 0.4 | 3 | 3 | 0.6 | - | 50 | 0.056 | CAD | 请求报价 |
| SNZFS-M2-4 | M2 | 0.4 | 4 | 3 | 0.6 | - | 50 | 0.073 | CAD | 请求报价 |
| SNZFS-M2-5 | M2 | 0.4 | 5 | 3 | 0.6 | - | 50 | 0.091 | CAD | 请求报价 |
| SNZFS-M2-6 | M2 | 0.4 | 6 | 3 | 0.6 | - | 50 | 0.11 | CAD | 请求报价 |
| SNZFS-M2-8 | M2 | 0.4 | 8 | 3 | 0.6 | - | 50 | 0.14 | CAD | 请求报价 |
| SNZFS-M2-10 | M2 | 0.4 | 10 | 3 | 0.6 | - | 50 | 0.18 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理

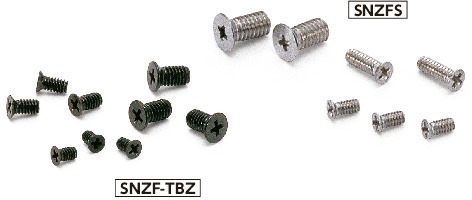

| SNZF-TBZ | SNZFS | |
|---|---|---|
| 主体 | SWCH16A 三价铬黑色酸盐处理 |
SUSXM7（相当于SUS304） |
用途
仪器、装置的小型化小型精密仪器
特点
- 用于精密仪器的精密螺丝（0号1类）。
- M1.4 - M2.6。
- 头部比普通的埋头小螺钉更小巧。
