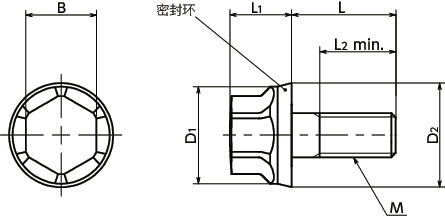

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | B | L1 | L2 | 适用密封环 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFHL-M4-8-LH-HD | M4 | 0.7 | 8 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD | 3 | CAD | 请求报价 |
| SFHL-M4-10-LH-HD | M4 | 0.7 | 10 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD | 4 | CAD | 请求报价 |
| SFHL-M4-12-LH-HD | M4 | 0.7 | 12 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD | 4 | CAD | 请求报价 |
| SFHL-M4-16-LH-HD | M4 | 0.7 | 16 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD | 5 | CAD | 请求报价 |
| SFHL-M4-20-LH-HD | M4 | 0.7 | 20 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD | 6 | CAD | 请求报价 |
| SFHL-M4-25-LH-HD | M4 | 0.7 | 25 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD | 7 | CAD | 请求报价 |
| SFHL-M4-30-LH-HD | M4 | 0.7 | 30 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD | 8 | CAD | 请求报价 |
| SFHL-M5-10-LH-HD | M5 | 0.8 | 10 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD | 4.2 | CAD | 请求报价 |
| SFHL-M5-16-LH-HD | M5 | 0.8 | 16 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD | 5 | CAD | 请求报价 |
| SFHL-M5-20-LH-HD | M5 | 0.8 | 20 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD | 5.6 | CAD | 请求报价 |
| SFHL-M5-25-LH-HD | M5 | 0.8 | 25 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD | 7 | CAD | 请求报价 |
| SFHL-M5-30-LH-HD | M5 | 0.8 | 30 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD | 8 | CAD | 请求报价 |
| SFHL-M5-35-LH-HD | M5 | 0.8 | 35 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD | 8 | CAD | 请求报价 |
| SFHL-M5-40-LH-HD | M5 | 0.8 | 40 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD | 9 | CAD | 请求报价 |
| SFHL-M6-12-LH-HD | M6 | 1 | 12 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 8 | CAD | 请求报价 |
| SFHL-M6-16-LH-HD | M6 | 1 | 16 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 9 | CAD | 请求报价 |
| SFHL-M6-20-LH-HD | M6 | 1 | 20 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 10 | CAD | 请求报价 |
| SFHL-M6-25-LH-HD | M6 | 1 | 25 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 11 | CAD | 请求报价 |
| SFHL-M6-30-LH-HD | M6 | 1 | 30 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 12 | CAD | 请求报价 |
| SFHL-M6-35-LH-HD | M6 | 1 | 35 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD | 12 | CAD | 请求报价 |
| SFHL-M6-40-LH-HD | M6 | 1 | 40 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD | 14 | CAD | 请求报价 |
| SFHL-M6-50-LH-HD | M6 | 1 | 50 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD | 16 | CAD | 请求报价 |
| SFHL-M8-16-LH-HD | M8 | 1.25 | 16 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD | 16 | CAD | 请求报价 |
| SFHL-M8-20-LH-HD | M8 | 1.25 | 20 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD | 17 | CAD | 请求报价 |
| SFHL-M8-25-LH-HD | M8 | 1.25 | 25 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD | 19 | CAD | 请求报价 |
| SFHL-M8-30-LH-HD | M8 | 1.25 | 30 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD | 21 | CAD | 请求报价 |
| SFHL-M8-40-LH-HD | M8 | 1.25 | 40 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD | 25 | CAD | 请求报价 |
| SFHL-M8-50-LH-HD | M8 | 1.25 | 50 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD | 29 | CAD | 请求报价 |
| SFHL-M8-60-LH-HD | M8 | 1.25 | 60 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD | 33 | CAD | 请求报价 |
| SFHL-M10-20-LH-HD | M10 | 1.5 | 20 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD | 28 | CAD | 请求报价 |
| SFHL-M10-25-LH-HD | M10 | 1.5 | 25 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD | 31 | CAD | 请求报价 |
| SFHL-M10-30-LH-HD | M10 | 1.5 | 30 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD | 34 | CAD | 请求报价 |
| SFHL-M10-40-LH-HD | M10 | 1.5 | 40 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD | 40 | CAD | 请求报价 |
| SFHL-M10-50-LH-HD | M10 | 1.5 | 50 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD | 46 | CAD | 请求报价 |
| SFHL-M10-60-LH-HD | M10 | 1.5 | 60 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD | 52 | CAD | 请求报价 |
| SFHL-M12-25-LH-HD | M12 | 1.75 | 25 | 22 | 22.8 | 18 | 11 | 全螺纹 | FSRN-22-18-2-HD | 46 | CAD | 请求报价 |
| SFHL-M12-30-LH-HD | M12 | 1.75 | 30 | 22 | 22.8 | 18 | 11 | 全螺纹 | FSRN-22-18-2-HD | 50 | CAD | 请求报价 |
| SFHL-M12-40-LH-HD | M12 | 1.75 | 40 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD | 59 | CAD | 请求报价 |
| SFHL-M12-50-LH-HD | M12 | 1.75 | 50 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD | 68 | CAD | 请求报价 |
| SFHL-M12-60-LH-HD | M12 | 1.75 | 60 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD | 76 | CAD | 请求报价 |
| SFHL-M16-30-LH-HD | M16 | 2 | 30 | 28 | 28.8 | 22 | 13 | 全螺纹 | FSRN-28-24-2-HD | 90 | CAD | 请求报价 |
| SFHL-M16-40-LH-HD | M16 | 2 | 40 | 28 | 28.8 | 22 | 13 | 全螺纹 | FSRN-28-24-2-HD | 106 | CAD | 请求报价 |
| SFHL-M16-50-LH-HD | M16 | 2 | 50 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD | 122 | CAD | 请求报价 |
| SFHL-M16-60-LH-HD | M16 | 2 | 60 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD | 137 | CAD | 请求报价 |
| SFHL-M16-70-LH-HD | M16 | 2 | 70 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD | 153 | CAD | 请求报价 |
| SFHL-M20-40-LH-HD | M20 | 2.5 | 40 | 34 | 34.8 | 27 | 15 | 46 | FSRN-34-30-2-HD | 172 | CAD | 请求报价 |
| SFHL-M20-60-LH-HD | M20 | 2.5 | 60 | 34 | 34.8 | 27 | 15 | 46 | FSRN-34-30-2-HD | 221 | CAD | 请求报价 |
| SFHL-M4-8-LH-HP-HD | M4 | 0.7 | 8 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD | 3 | CAD | 请求报价 |
| SFHL-M4-10-LH-HP-HD | M4 | 0.7 | 10 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD | 4 | CAD | 请求报价 |
| SFHL-M4-12-LH-HP-HD | M4 | 0.7 | 12 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD | 4 | CAD | 请求报价 |
| SFHL-M4-16-LH-HP-HD | M4 | 0.7 | 16 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD | 5 | CAD | 请求报价 |
| SFHL-M4-20-LH-HP-HD | M4 | 0.7 | 20 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD | 6 | CAD | 请求报价 |
| SFHL-M4-25-LH-HP-HD | M4 | 0.7 | 25 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD | 7 | CAD | 请求报价 |
| SFHL-M4-30-LH-HP-HD | M4 | 0.7 | 30 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD | 8 | CAD | 请求报价 |
| SFHL-M5-10-LH-HP-HD | M5 | 0.8 | 10 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD | 4.2 | CAD | 请求报价 |
| SFHL-M5-16-LH-HP-HD | M5 | 0.8 | 16 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD | 5 | CAD | 请求报价 |
| SFHL-M5-20-LH-HP-HD | M5 | 0.8 | 20 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD | 5.6 | CAD | 请求报价 |
| SFHL-M5-25-LH-HP-HD | M5 | 0.8 | 25 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD | 7 | CAD | 请求报价 |
| SFHL-M5-30-LH-HP-HD | M5 | 0.8 | 30 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD | 8 | CAD | 请求报价 |
| SFHL-M5-35-LH-HP-HD | M5 | 0.8 | 35 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD | 8 | CAD | 请求报价 |
| SFHL-M5-40-LH-HP-HD | M5 | 0.8 | 40 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD | 9 | CAD | 请求报价 |
| SFHL-M6-12-LH-HP-HD | M6 | 1 | 12 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 8 | CAD | 请求报价 |
| SFHL-M6-16-LH-HP-HD | M6 | 1 | 16 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 9 | CAD | 请求报价 |
| SFHL-M6-20-LH-HP-HD | M6 | 1 | 20 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 10 | CAD | 请求报价 |
| SFHL-M6-25-LH-HP-HD | M6 | 1 | 25 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 11 | CAD | 请求报价 |
| SFHL-M6-30-LH-HP-HD | M6 | 1 | 30 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD | 12 | CAD | 请求报价 |
| SFHL-M6-35-LH-HP-HD | M6 | 1 | 35 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD | 12 | CAD | 请求报价 |
| SFHL-M6-40-LH-HP-HD | M6 | 1 | 40 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD | 14 | CAD | 请求报价 |
| SFHL-M6-50-LH-HP-HD | M6 | 1 | 50 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD | 16 | CAD | 请求报价 |
| SFHL-M8-16-LH-HP-HD | M8 | 1.25 | 16 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD | 16 | CAD | 请求报价 |
| SFHL-M8-20-LH-HP-HD | M8 | 1.25 | 20 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD | 17 | CAD | 请求报价 |
| SFHL-M8-25-LH-HP-HD | M8 | 1.25 | 25 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD | 19 | CAD | 请求报价 |
| SFHL-M8-30-LH-HP-HD | M8 | 1.25 | 30 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD | 21 | CAD | 请求报价 |
| SFHL-M8-40-LH-HP-HD | M8 | 1.25 | 40 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD | 25 | CAD | 请求报价 |
| SFHL-M8-50-LH-HP-HD | M8 | 1.25 | 50 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD | 29 | CAD | 请求报价 |
| SFHL-M8-60-LH-HP-HD | M8 | 1.25 | 60 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD | 33 | CAD | 请求报价 |
| SFHL-M10-20-LH-HP-HD | M10 | 1.5 | 20 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD | 28 | CAD | 请求报价 |
| SFHL-M10-25-LH-HP-HD | M10 | 1.5 | 25 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD | 31 | CAD | 请求报价 |
| SFHL-M10-30-LH-HP-HD | M10 | 1.5 | 30 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD | 34 | CAD | 请求报价 |
| SFHL-M10-40-LH-HP-HD | M10 | 1.5 | 40 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD | 40 | CAD | 请求报价 |
| SFHL-M10-50-LH-HP-HD | M10 | 1.5 | 50 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD | 46 | CAD | 请求报价 |
| SFHL-M10-60-LH-HP-HD | M10 | 1.5 | 60 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD | 52 | CAD | 请求报价 |
| SFHL-M12-25-LH-HP-HD | M12 | 1.75 | 25 | 22 | 22.8 | 18 | 11 | 全螺纹 | FSRN-22-18-2-HD | 46 | CAD | 请求报价 |
| SFHL-M12-30-LH-HP-HD | M12 | 1.75 | 30 | 22 | 22.8 | 18 | 11 | 全螺纹 | FSRN-22-18-2-HD | 50 | CAD | 请求报价 |
| SFHL-M12-40-LH-HP-HD | M12 | 1.75 | 40 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD | 59 | CAD | 请求报价 |
| SFHL-M12-50-LH-HP-HD | M12 | 1.75 | 50 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD | 68 | CAD | 请求报价 |
| SFHL-M12-60-LH-HP-HD | M12 | 1.75 | 60 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD | 76 | CAD | 请求报价 |
| SFHL-M16-30-LH-HP-HD | M16 | 2 | 30 | 28 | 28.8 | 22 | 13 | 全螺纹 | FSRN-28-24-2-HD | 90 | CAD | 请求报价 |
| SFHL-M16-40-LH-HP-HD | M16 | 2 | 40 | 28 | 28.8 | 22 | 13 | 全螺纹 | FSRN-28-24-2-HD | 106 | CAD | 请求报价 |
| SFHL-M16-50-LH-HP-HD | M16 | 2 | 50 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD | 122 | CAD | 请求报价 |
| SFHL-M16-60-LH-HP-HD | M16 | 2 | 60 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD | 137 | CAD | 请求报价 |
| SFHL-M16-70-LH-HP-HD | M16 | 2 | 70 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD | 153 | CAD | 请求报价 |
| SFHL-M20-40-LH-HP-HD | M20 | 2.5 | 40 | 34 | 34.8 | 27 | 15 | 46 | FSRN-34-30-2-HD | 172 | CAD | 请求报价 |
| SFHL-M20-60-LH-HP-HD | M20 | 2.5 | 60 | 34 | 34.8 | 27 | 15 | 46 | FSRN-34-30-2-HD | 221 | CAD | 请求报价 |
材质、表面处理
| SFHL-LH-HD | SFHL-LH-HP-HD | |
|---|---|---|
| 主体 | SUS316L | SUS316L 研磨 |
| 密封环 | H-NBR（蓝） 肖氏硬度A85±5 |
H-NBR（蓝） 肖氏硬度A85±5 |
用途
食品机械/食品生产线/医药品机械特点
- 卫生型设计的六角螺栓。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 有关卫生型设计，请参阅“卫生型家族”。
- 短头型。可节省设备与装置的空间或用于上部空间有限的部位。
- 安装面的间隙使用密封环FSRN-HD密封。可防止异物或液体进入。FSRN-HD
- 密封环使用了容易与食品区分的蓝色。此外，还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 六角头部的表面处理小于Ra0.8μm。而且加大了各部分的倒角，形状易于清扫。
- 主体为耐腐蚀性优异的SUS316L制。
- 已取得EHEDG（欧洲卫生工程・设计集团）制定的规范的认证。
- 可使用温度：-25℃～150℃

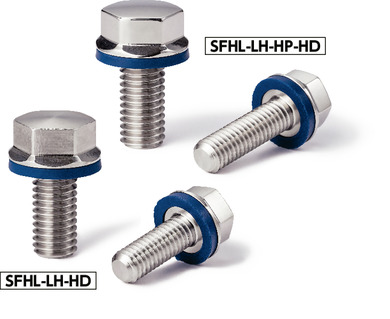

- 有头部经过研磨表面处理的SFHL-LH-HP-HD。
规格变更说明
卫生型设计螺栓SFHL-LH-HD 部分尺寸订正如下。另外，本次订正后产品本身不变。
详情请查看
https://www.nbk1560-chn.com.cn/news/2023/20231206_SFHL-HD_SFHL-LH-HD/
