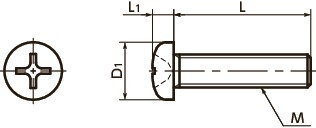

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽 序号 |
拉伸断裂 荷重(N)＊1 |
扭转断裂 扭矩 (N・m)＊1 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SNPT-M2-5 | M2 | 0.4 | 5 | 3.5 | 1.3 | - | 840 | 0.3 | 0.09 | CAD | 请求报价 |
| SNPT-M2-6 | M2 | 0.4 | 6 | 3.5 | 1.3 | - | 840 | 0.3 | 0.1 | CAD | 请求报价 |
| SNPT-M2-8 | M2 | 0.4 | 8 | 3.5 | 1.3 | - | 840 | 0.3 | 0.12 | CAD | 请求报价 |
| SNPT-M2-10 | M2 | 0.4 | 10 | 3.5 | 1.3 | - | 840 | 0.3 | 0.14 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SNPT | |
|---|---|
| 主体 | TW270（1类钛） |
用途
汽车、航空宇宙设备、机器人等的轻量化FPD制造装置/半导体制造装置/电气・电子设备/海洋设备/镀膜设备
机械性质
| TW270（1类钛） | |
|---|---|
| 拉伸强度（Ｎ/mm2） | 270-410 |
| 0.2％承压力（N/mm2） | 165以上 |
| 伸长率（％） | 27以上 |
表中数值非保证值，仅供参考。
物性
| TW270（1类钛） | |
|---|---|
| 比重 | 4.51 |
| 熔点（℃） | 1668 |
| 纵向弹性系数（GPa） | 106 |
| 热传导率（W/（m・k）） | 17.16 |
| 线性膨胀系数（K-1） | 8.4×10-6 |
| 电阻率（μΩ・m） | 0.55 |
| 磁导率（μ） | 1.0001（无磁） |
表中数值非保证值，仅供参考。
