形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽型号 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNF-M6-6-TBZ-SUC | M6 | 1 | 6 | 12 | 2.3 | 2 | 20 | 1.7 | CAD | 请求报价 |
| SNF-M6-8-TBZ-SUC | M6 | 1 | 8 | 12 | 2.3 | 2 | 20 | 2.1 | CAD | 请求报价 |
| SNF-M6-10-TBZ-SUC | M6 | 1 | 10 | 12 | 2.3 | 2 | 20 | 2.5 | CAD | 请求报价 |
| SNF-M6-12-TBZ-SUC | M6 | 1 | 12 | 12 | 2.3 | 2 | 20 | 2.9 | CAD | 请求报价 |
| SNF-M6-15-TBZ-SUC | M6 | 1 | 15 | 12 | 2.3 | 2 | 20 | 3.4 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNF-TBZ-SUC | |
|---|---|
| 主体 | SWCH12A 黑色三价铬酸盐处理 |
用途
设备、装置的省空间化特点

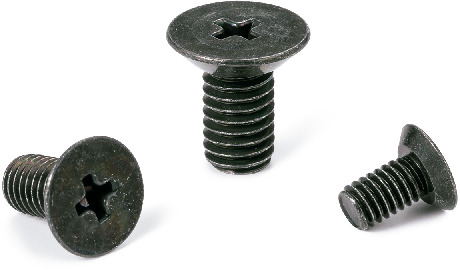

- 一种座面经切削加工的十字槽埋头小螺钉。

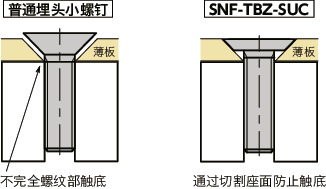

- 适用于薄板固定，可以防止固定薄板时座面和不完全螺纹部的触底。
- 不完全螺纹部最多有2个螺牙。
- 也生产尺寸、材质、头部形状等特殊规格的薄板固定用螺栓。请垂询客户中心。
