形状図

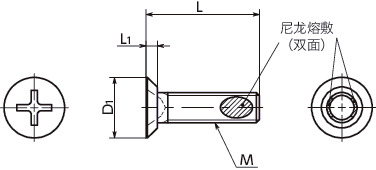

尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽型号 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNFS-M3-4-SUC-ALK | M3 | 0.5 | 4 | 6 | 1.2 | 1 | 50 | 0.32 | CAD | 请求报价 |
| SNFS-M3-5-SUC-ALK | M3 | 0.5 | 5 | 6 | 1.2 | 1 | 50 | 0.34 | CAD | 请求报价 |
| SNFS-M3-6-SUC-ALK | M3 | 0.5 | 6 | 6 | 1.2 | 1 | 50 | 0.36 | CAD | 请求报价 |
| SNFS-M3-8-SUC-ALK | M3 | 0.5 | 8 | 6 | 1.2 | 1 | 50 | 0.38 | CAD | 请求报价 |
| SNFS-M3-10-SUC-ALK | M3 | 0.5 | 10 | 6 | 1.2 | 1 | 50 | 0.42 | CAD | 请求报价 |
| SNFS-M4-4-SUC-ALK | M4 | 0.7 | 4 | 8 | 1.5 | 2 | 50 | 0.4 | CAD | 请求报价 |
| SNFS-M4-5-SUC-ALK | M4 | 0.7 | 5 | 8 | 1.5 | 2 | 50 | 0.5 | CAD | 请求报价 |
| SNFS-M4-6-SUC-ALK | M4 | 0.7 | 6 | 8 | 1.5 | 2 | 50 | 0.6 | CAD | 请求报价 |
| SNFS-M4-8-SUC-ALK | M4 | 0.7 | 8 | 8 | 1.5 | 2 | 50 | 0.83 | CAD | 请求报价 |
| SNFS-M4-10-SUC-ALK | M4 | 0.7 | 10 | 8 | 1.5 | 2 | 50 | 1 | CAD | 请求报价 |
| SNFS-M4-12-SUC-ALK | M4 | 0.7 | 12 | 8 | 1.5 | 2 | 50 | 1.2 | CAD | 请求报价 |
| SNFS-M5-5-SUC-ALK | M5 | 0.8 | 5 | 10 | 2 | 2 | 20 | 1.7 | CAD | 请求报价 |
| SNFS-M5-6-SUC-ALK | M5 | 0.8 | 6 | 10 | 2 | 2 | 20 | 1.9 | CAD | 请求报价 |
| SNFS-M5-8-SUC-ALK | M5 | 0.8 | 8 | 10 | 2 | 2 | 20 | 2.1 | CAD | 请求报价 |
| SNFS-M5-10-SUC-ALK | M5 | 0.8 | 10 | 10 | 2 | 2 | 20 | 2.4 | CAD | 请求报价 |
| SNFS-M5-12-SUC-ALK | M5 | 0.8 | 12 | 10 | 2 | 2 | 20 | 2.8 | CAD | 请求报价 |
| SNFS-M5-15-SUC-ALK | M5 | 0.8 | 15 | 10 | 2 | 2 | 20 | 3.2 | CAD | 请求报价 |
| SNFS-M6-6-SUC-ALK | M6 | 1 | 6 | 12 | 2.3 | 2 | 20 | 2.8 | CAD | 请求报价 |
| SNFS-M6-8-SUC-ALK | M6 | 1 | 8 | 12 | 2.3 | 2 | 20 | 3.1 | CAD | 请求报价 |
| SNFS-M6-10-SUC-ALK | M6 | 1 | 10 | 12 | 2.3 | 2 | 20 | 3.4 | CAD | 请求报价 |
| SNFS-M6-12-SUC-ALK | M6 | 1 | 12 | 12 | 2.3 | 2 | 20 | 3.8 | CAD | 请求报价 |
| SNFS-M6-15-SUC-ALK | M6 | 1 | 15 | 12 | 2.3 | 2 | 20 | 4.4 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNFS-SUC-ALK | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 尼龙熔敷 | 尼龙11 |
用途
设备、装置的省空间化防止螺丝回转、脱落
特点

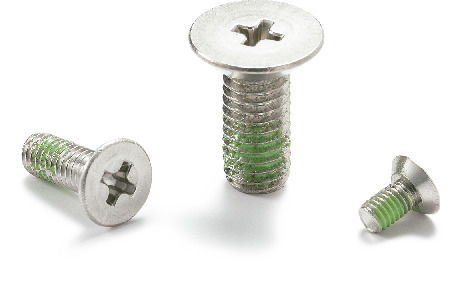

- 是对座面进行了切削加工的不锈钢制十字槽埋头小螺钉。
- 带尼龙熔敷。

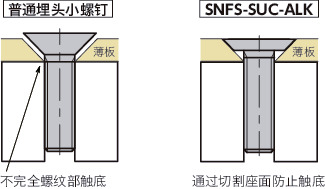

- 适用于薄板固定，可以防止固定薄板时座面和不完全螺纹部的触底。
- 不完全螺纹部最多有2个螺牙。
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
