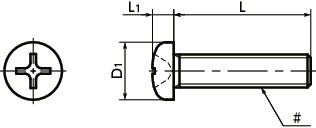

形状図
/14307_1.jpg?upd=20241224115012)
尺寸・CAD
单位 : inch
| 型号 | ♯ 螺纹公称直径 |
L | D1 | L1 | 十字槽 序号 |
拉伸断裂 载荷（N）＊1 |
扭转断裂 扭矩 （N・m）＊1 |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPA-#4-40-1/4-P | No.4-40UNC | 1/4 | 0.219 | 0.08 | 1 | 618 | 0.28 | 10 | 0.1 | CAD | 请求报价 |
| SPA-#4-40-5/16-P | No.4-40UNC | 5/16 | 0.219 | 0.08 | 1 | 618 | 0.28 | 10 | 0.11 | CAD | 请求报价 |
| SPA-#4-40-3/8-P | No.4-40UNC | 3/8 | 0.219 | 0.08 | 1 | 618 | 0.28 | 10 | 0.11 | CAD | 请求报价 |
| SPA-#4-40-1/2-P | No.4-40UNC | 1/2 | 0.219 | 0.08 | 1 | 618 | 0.28 | 10 | 0.12 | CAD | 请求报价 |
| SPA-#4-40-5/8-P | No.4-40UNC | 5/8 | 0.219 | 0.08 | 1 | 618 | 0.28 | 10 | 0.12 | CAD | 请求报价 |
| SPA-#4-40-3/4-P | No.4-40UNC | 3/4 | 0.219 | 0.08 | 1 | 618 | 0.28 | 10 | 0.13 | CAD | 请求报价 |
| SPA-#4-40-7/8-P | No.4-40UNC | 7/8 | 0.219 | 0.08 | 1 | 618 | 0.28 | 10 | 0.13 | CAD | 请求报价 |
| SPA-#4-40-1-P | No.4-40UNC | 1 | 0.219 | 0.08 | 1 | 618 | 0.28 | 10 | 0.14 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPA-P(INCH) | |
|---|---|
| 主体 | RENYTM＊1（玻璃纤维50％强化聚酰胺MXD6） （象牙色） |
| 耐热温度＊2 | 105℃ |
＊1： RENYTM是三菱瓦斯化学株式会社的商标或注册商标。
＊2： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
电气、电子设备/冷藏冷冻设备的隔热、防结露/海洋设备/电镀设备/汽车、飞机、航空设备等的轻量化
特点
- 英制螺纹型。
- RENYTM是拉伸强度与弯曲强度优良的热可塑性工程塑料。
- 耐疲劳性、抗蠕变性与隔热性优良。
- 具有接近金属的强度，重量仅为铁的约1/5。
- 有关树脂螺丝的特性和使用注意事项⇒树脂螺丝的特性
