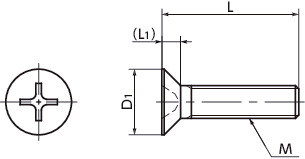

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽 序号 |
拉伸断裂 载荷（N）＊1 |
扭转断裂 扭矩 （N・m）＊1 |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPC-M2.6-4-F | M2.6 | 0.45 | 4 | 5.2 | 1.5 | 1 | 196 | 0.12 | 50 | 0.032 | CAD | 请求报价 |
| SPC-M2.6-5-F | M2.6 | 0.45 | 5 | 5.2 | 1.5 | 1 | 196 | 0.12 | 50 | 0.036 | CAD | 请求报价 |
| SPC-M2.6-6-F | M2.6 | 0.45 | 6 | 5.2 | 1.5 | 1 | 196 | 0.12 | 50 | 0.041 | CAD | 请求报价 |
| SPC-M2.6-8-F | M2.6 | 0.45 | 8 | 5.2 | 1.5 | 1 | 196 | 0.12 | 50 | 0.05 | CAD | 请求报价 |
| SPC-M2.6-10-F | M2.6 | 0.45 | 10 | 5.2 | 1.5 | 1 | 196 | 0.12 | 50 | 0.059 | CAD | 请求报价 |
| SPC-M2.6-12-F | M2.6 | 0.45 | 12 | 5.2 | 1.5 | 1 | 196 | 0.12 | 50 | 0.069 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPC-F | |
|---|---|
| 主体 | PC（聚碳酸酯）（透明） |
| 耐热温度＊1 | 115℃ |
＊1： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
