形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽型号 | 拉伸断裂 载荷（N）＊1 |
扭转断裂 扭矩 （N・m）＊1 |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPE-M3-5-F | M3 | 0.5 | 5 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.057 | CAD | 请求报价 |
| SPE-M3-6-F | M3 | 0.5 | 6 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.088 | CAD | 请求报价 |
| SPE-M3-8-F | M3 | 0.5 | 8 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.1 | CAD | 请求报价 |
| SPE-M3-10-F | M3 | 0.5 | 10 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.12 | CAD | 请求报价 |
| SPE-M3-12-F | M3 | 0.5 | 12 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.13 | CAD | 请求报价 |
| SPE-M3-15-F | M3 | 0.5 | 15 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.15 | CAD | 请求报价 |
| SPE-M3-16-F | M3 | 0.5 | 16 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.16 | CAD | 请求报价 |
| SPE-M3-20-F | M3 | 0.5 | 20 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.18 | CAD | 请求报价 |
| SPE-M3-25-F | M3 | 0.5 | 25 | 6 | 1.75 | 2 | 405 | 0.21 | 20 | 0.22 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPE-F | |
|---|---|
| 主体 | PEEK（聚醚醚酮）（淡茶） |
| 耐热温度＊1 | 260℃ |
＊1： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
FPD生产设备/半导体生产设备/印刷电路板蚀刻设备/金属表面处理设备/化工厂/变压器/电气与电子设备/热水泵/化学泵特点

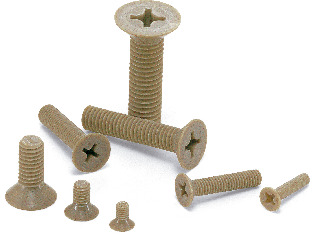

- PEEK制十字槽埋头螺钉。
- PEEK是理化特性优异的热可塑性超级工程塑料。
- 具有优良的耐药性。几乎不受浓硫酸、浓硝酸、浓氢氟酸以外的药品的侵蚀。
- 耐热性与耐水性优良，耐热强度高。
- 耐磨性、耐冲击性与耐疲劳性优良。
- 具有满足UL94标准中V-0级别的高阻燃性。
- 有关树脂螺丝的特性和使用注意事项，请参阅“树脂螺丝的特性”。⇒树脂螺丝的特性
