形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | B | L1 | 拉伸断裂 荷重(N)＊1 |
扭转断裂 扭矩 (N・m)＊1 |
毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPV-M4-10-H | M4 | 0.7 | 10 | 7 | 2.8 | 429 | 0.26 | 20 | 0.39 | CAD | 请求报价 |
| SPV-M4-15-H | M4 | 0.7 | 15 | 7 | 2.8 | 429 | 0.26 | 20 | 0.49 | CAD | 请求报价 |
| SPV-M4-20-H | M4 | 0.7 | 20 | 7 | 2.8 | 429 | 0.26 | 20 | 0.6 | CAD | 请求报价 |
| SPV-M4-25-H | M4 | 0.7 | 25 | 7 | 2.8 | 429 | 0.26 | 20 | 0.71 | CAD | 请求报价 |
| SPV-M5-10-H | M5 | 0.8 | 10 | 8 | 3.5 | 688 | 0.44 | 20 | 0.64 | CAD | 请求报价 |
| SPV-M5-12-H | M5 | 0.8 | 12 | 8 | 3.5 | 688 | 0.44 | 20 | 0.69 | CAD | 请求报价 |
| SPV-M5-15-H | M5 | 0.8 | 15 | 8 | 3.5 | 688 | 0.44 | 20 | 0.81 | CAD | 请求报价 |
| SPV-M5-20-H | M5 | 0.8 | 20 | 8 | 3.5 | 688 | 0.44 | 20 | 0.92 | CAD | 请求报价 |
| SPV-M5-25-H | M5 | 0.8 | 25 | 8 | 3.5 | 688 | 0.44 | 20 | 1.1 | CAD | 请求报价 |
| SPV-M5-30-H | M5 | 0.8 | 30 | 8 | 3.5 | 688 | 0.44 | 20 | 1.3 | CAD | 请求报价 |
| SPV-M5-35-H | M5 | 0.8 | 35 | 8 | 3.5 | 688 | 0.44 | 20 | 1.5 | CAD | 请求报价 |
| SPV-M6-10-H | M6 | 1 | 10 | 10 | 4 | 960 | 0.81 | 10 | 1 | CAD | 请求报价 |
| SPV-M6-12-H | M6 | 1 | 12 | 10 | 4 | 960 | 0.81 | 10 | 1.2 | CAD | 请求报价 |
| SPV-M6-15-H | M6 | 1 | 15 | 10 | 4 | 960 | 0.81 | 10 | 1.3 | CAD | 请求报价 |
| SPV-M6-20-H | M6 | 1 | 20 | 10 | 4 | 960 | 0.81 | 10 | 1.4 | CAD | 请求报价 |
| SPV-M6-25-H | M6 | 1 | 25 | 10 | 4 | 960 | 0.81 | 10 | 1.8 | CAD | 请求报价 |
| SPV-M6-30-H | M6 | 1 | 30 | 10 | 4 | 960 | 0.81 | 10 | 2 | CAD | 请求报价 |
| SPV-M6-35-H | M6 | 1 | 35 | 10 | 4 | 960 | 0.81 | 10 | 2.3 | CAD | 请求报价 |
| SPV-M6-40-H | M6 | 1 | 40 | 10 | 4 | 960 | 0.81 | 10 | 2.5 | CAD | 请求报价 |
| SPV-M8-10-H | M8 | 1.25 | 10 | 13 | 5.5 | 1803 | 1.56 | 10 | 2.2 | CAD | 请求报价 |
| SPV-M8-12-H | M8 | 1.25 | 12 | 13 | 5.5 | 1803 | 1.56 | 10 | 2.4 | CAD | 请求报价 |
| SPV-M8-15-H | M8 | 1.25 | 15 | 13 | 5.5 | 1803 | 1.56 | 10 | 2.5 | CAD | 请求报价 |
| SPV-M8-20-H | M8 | 1.25 | 20 | 13 | 5.5 | 1803 | 1.56 | 10 | 2.9 | CAD | 请求报价 |
| SPV-M8-25-H | M8 | 1.25 | 25 | 13 | 5.5 | 1803 | 1.56 | 10 | 3.3 | CAD | 请求报价 |
| SPV-M8-30-H | M8 | 1.25 | 30 | 13 | 5.5 | 1803 | 1.56 | 10 | 3.8 | CAD | 请求报价 |
| SPV-M8-35-H | M8 | 1.25 | 35 | 13 | 5.5 | 1803 | 1.56 | 10 | 4.3 | CAD | 请求报价 |
| SPV-M8-40-H | M8 | 1.25 | 40 | 13 | 5.5 | 1803 | 1.56 | 10 | 4.7 | CAD | 请求报价 |
| SPV-M10-15-H | M10 | 1.5 | 15 | 17 | 7 | 2824 | 3.16 | 10 | 4.9 | CAD | 请求报价 |
| SPV-M10-20-H | M10 | 1.5 | 20 | 17 | 7 | 2824 | 3.16 | 10 | 5.5 | CAD | 请求报价 |
| SPV-M10-25-H | M10 | 1.5 | 25 | 17 | 7 | 2824 | 3.16 | 10 | 6.1 | CAD | 请求报价 |
| SPV-M10-30-H | M10 | 1.5 | 30 | 17 | 7 | 2824 | 3.16 | 10 | 6.8 | CAD | 请求报价 |
| SPV-M10-35-H | M10 | 1.5 | 35 | 17 | 7 | 2824 | 3.16 | 10 | 7.5 | CAD | 请求报价 |
| SPV-M10-40-H | M10 | 1.5 | 40 | 17 | 7 | 2824 | 3.16 | 10 | 8.2 | CAD | 请求报价 |
| SPV-M12-20-H | M12 | 1.75 | 20 | 19 | 8 | 4249 | 5.73 | 10 | 7.9 | CAD | 请求报价 |
| SPV-M12-25-H | M12 | 1.75 | 25 | 19 | 8 | 4249 | 5.73 | 10 | 8.7 | CAD | 请求报价 |
| SPV-M12-30-H | M12 | 1.75 | 30 | 19 | 8 | 4249 | 5.73 | 10 | 9.6 | CAD | 请求报价 |
| SPV-M12-35-H | M12 | 1.75 | 35 | 19 | 8 | 4249 | 5.73 | 10 | 11 | CAD | 请求报价 |
| SPV-M12-40-H | M12 | 1.75 | 40 | 19 | 8 | 4249 | 5.73 | 10 | 12 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPV-H | |
|---|---|

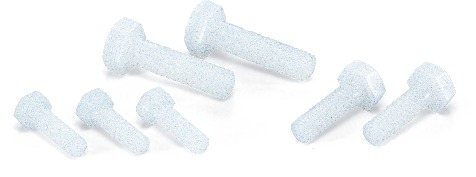

| 主体 | PVDF（聚偏氟乙烯）（乳白） |
| 耐热温度＊1 | 150℃ |
＊1： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
FPD制造装置/半导体制造装置/印刷电路板蚀刻装置/金属表面处理设备/化学成套设备/食品机械
特点
- PVDF对于强酸、有机溶剂或者氯、溴等的卤化物等，具有优异的耐药性。
- 在无法使用金属及PVC（聚氯乙烯）的环境下也能使用。
- 使用温度范围＊1（min./max.）：-40℃/150℃
- 拉伸强度高于PVC，冲击强度约为PVC的3倍。
- 具有自熄性，不燃性优异。
- 关于树脂螺丝的特性和使用注意事项⇒树脂螺丝的特性
