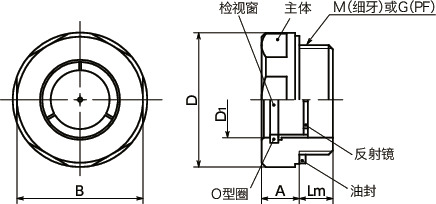

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（细牙） 螺纹公称直径 |
螺距 | G（PF） 螺纹公称直径 |
Lm | A | B | D1 | 容许压力（MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLGAH-32-M42-1.5-A | 50 | M42 | 1.5 | - | 12 | 9 | 46 | 32 | 3 | 30 | 43 | CAD | 请求报价 |
| QLGAH-32-M42-1.5-A-BK | 50 | M42 | 1.5 | - | 12 | 9 | 46 | 32 | 3 | 30 | 43 | CAD | 请求报价 |
＊1： 通常请考虑4以上的合理安全率。
在要求更高安全级别的用途中，需要根据用途提高安全率。
材质、表面处理
| QLGAH-A | QLGAH-A-BK | |
|---|---|---|
| 主体 | 铝合金 | 铝合金 阳极氧化处理（黑） |
| 反射镜 | 聚砜树脂 | 聚砜树脂 |
| 检视窗 | 特殊浮法玻璃 | 特殊浮法玻璃 |
| 油封 | 氟橡胶·褐 | 氟橡胶·褐 |
| O型圈 | 氟橡胶·绿 | 氟橡胶·绿 |

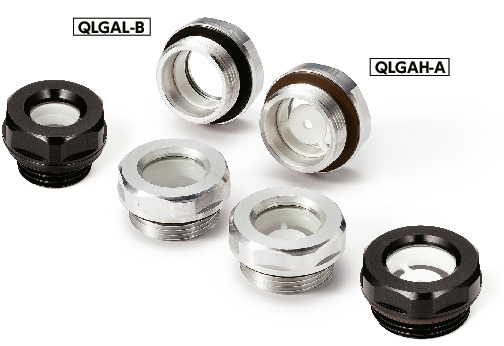

特点
- 主体为铝合金制的油位窗。
-
将公制细牙螺纹和平行管螺纹标准化。螺纹尺寸丰富。
QLGAH-M-A----公制细牙螺纹
QLGAH-G-A----平行管螺纹 - 带反射镜。通过反射镜可轻松确认油位。
- 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：180℃
- 也适用于加压油罐。

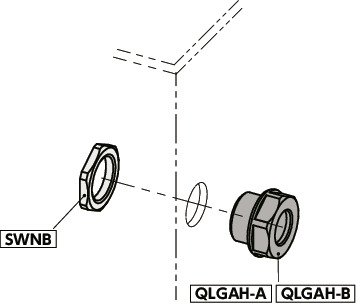

使用例
