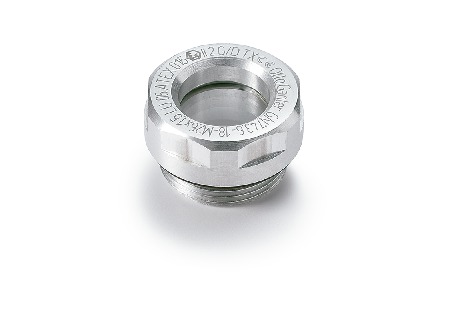

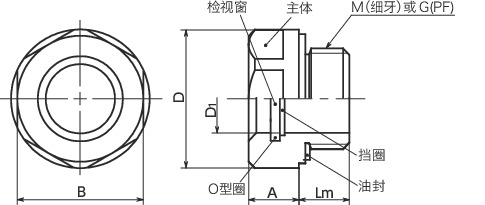

形状図
尺寸・CAD
单位 : mm
| 型号 | D1 | M（细牙）螺纹公称直径 | 螺距 | G(PF) 螺纹公称直径 | Lm | D | A | B | 容许压力 （MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLGAX-11-M16-1.5 | 11 | M16 | 1.5 | - | 8 | 22 | 8 | 20 | 2.5 | 25 | 8 | CAD | 请求报价 |
| QLGAX-14-M20-1.5 | 14 | M20 | 1.5 | - | 8.5 | 26 | 9 | 23 | 2.5 | 25 | 10 | CAD | 请求报价 |
| QLGAX-18-M26-1.5 | 18 | M26 | 1.5 | - | 9 | 32 | 11 | 30 | 1.8 | 18 | 21 | CAD | 请求报价 |
| QLGAX-18-M27-1.5 | 18 | M27 | 1.5 | - | 9 | 32 | 11 | 30 | 1.8 | 18 | 22 | CAD | 请求报价 |
| QLGAX-18-M27-2 | 18 | M27 | 2 | - | 9 | 32 | 11 | 30 | 1.8 | 18 | 22 | CAD | 请求报价 |
| QLGAX-11-G3/8 | 11 | - | - | G3/8 | 8 | 22 | 8 | 20 | 2.5 | 25 | 8 | CAD | 请求报价 |
| QLGAX-14-G1/2 | 14 | - | - | G1/2 | 8.5 | 26 | 9 | 23 | 2.5 | 25 | 10 | CAD | 请求报价 |
| QLGAX-18-G3/4 | 18 | - | - | G3/4 | 9 | 32 | 10 | 30 | 1.8 | 18 | 21 | CAD | 请求报价 |
＊1： 一般来说，在设计油位窗时应考虑适当的安全系数，通常为 4 或更高。 在需要更高安全级别的应用中，安全系数应相应提高。
材质、表面处理
| QLGAX | |
|---|---|
| 主体 | 铝合金 |
| 检视窗 | 特殊浮法玻璃 |
| 油封 | 氟橡胶、茶 |
| O型圈 | 氟橡胶、绿 |
| 挡圈 | SUS301 |
特点
- 符合ATEX指令＊1的防爆油位窗。
- 主体为铝合金制。
-
将公制细牙螺纹和平行管螺纹标准化。
QLGAX-M----公制细牙螺纹
QLGAX-G----平行管螺纹 - 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：-20℃-150℃
- 也适用于加压油罐。
＊1：ATEX指令由欧盟于2003年颁布，是针对在有爆炸危险的环境下使用的设备及装置而制定的准则。

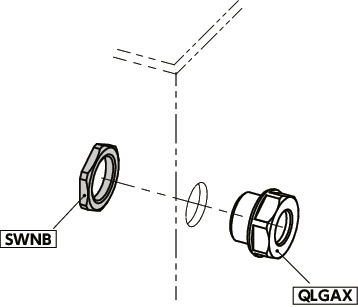

使用例
