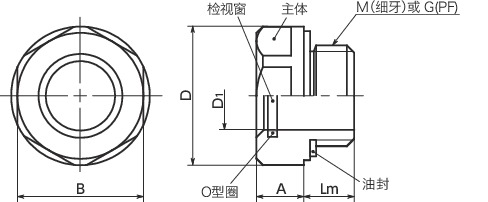

形状図
尺寸・CAD
单位 : mm
| 型号 | D1 | M（细牙）螺纹公称直径 | 螺距 | G(PF) 螺纹公称直径 | Lm | D | A | B | 容许压力 （MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLGMH-11-M16-1.5-B | 11 | M16 | 1.5 | - | 8 | 22 | 7.5 | 20 | 10 | 10 | 19 | CAD | 请求报价 |
| QLGMH-14-M20-1.5-B | 14 | M20 | 1.5 | - | 8.5 | 26 | 7.5 | 23 | 10 | 15 | 23 | CAD | 请求报价 |
| QLGMH-18-M26-1.5-B | 18 | M26 | 1.5 | - | 9 | 32 | 8 | 30 | 7 | 20 | 44 | CAD | 请求报价 |
| QLGMH-18-M27-1.5-B | 18 | M27 | 1.5 | - | 9 | 32 | 8 | 30 | 7 | 20 | 46 | CAD | 请求报价 |
| QLGMH-24-M33-1.5-B | 24 | M33 | 1.5 | - | 11 | 40 | 8.5 | 36 | 5 | 30 | 70 | CAD | 请求报价 |
| QLGMH-11-G3/8-B | 11 | - | - | G3/8 | 8 | 22 | 7.5 | 20 | 10 | 10 | 20 | CAD | 请求报价 |
| QLGMH-14-G1/2-B | 14 | - | - | G1/2 | 8.5 | 26 | 7.5 | 23 | 10 | 15 | 23 | CAD | 请求报价 |
| QLGMH-18-G3/4-B | 18 | - | - | G3/4 | 9 | 32 | 8 | 30 | 7 | 20 | 44 | CAD | 请求报价 |
| QLGMH-24-G1-B | 24 | - | - | G1 | 11 | 40 | 8.5 | 36 | 5 | 30 | 69 | CAD | 请求报价 |
＊1： 通常请考虑4以上的合理安全率。在需要更高安全级别的应用中，安全系数应相应提高。
材质、表面处理
| QLGMH-B | |
|---|---|
| 主体 | 黄铜 |
| 检视窗 | 特殊浮法玻璃 |
| 油封 | 氟橡胶、茶 |
| O型圈 | 氟橡胶、绿 |
特点

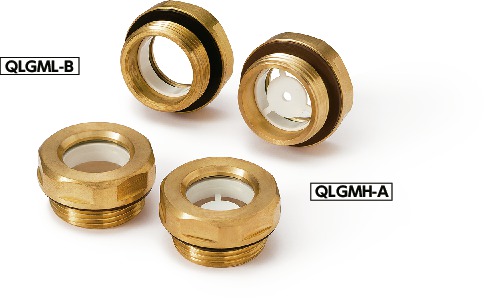

- 主体为黄铜制的油位窗。
-
将公制细牙螺纹和平行管螺纹标准化。
QLGMH-M-B----公制细牙螺纹
QLGMH-G-B----平行管螺纹 - 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：180℃
- 也适用于加压油罐。
使用例
