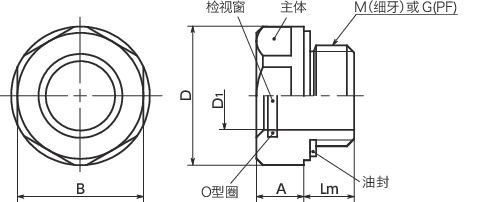

形状図
单位 : mm
| 型号 | D1 | M（细牙）螺纹公称直径 | 螺距 | G(PF) 螺纹公称直径 | Lm | D | A | B | 容许压力 （MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLGML-11-G3/8-B | 11 | - | - | G3/8 | 8 | 22 | 7.5 | 20 | 10 | 10 | 20 | CAD | 请求报价 |
＊1： 通常请考虑4以上的合理安全率。在需要更高安全级别的应用中，安全系数应相应提高。
材质、表面处理
| QLGML-B | |
|---|---|
| 主体 | 黄铜 |
| 检视窗 | 浮法玻璃 |
| 油封 | NBR（丁腈橡胶、黑） |
| O型圈 | NBR（丁腈橡胶、黑） |
特点

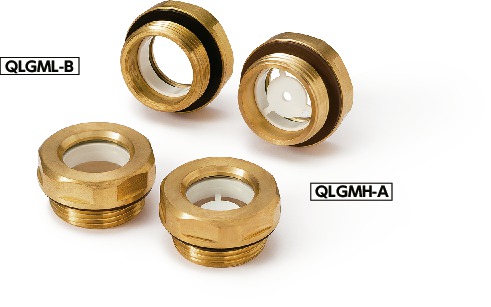

- 主体为黄铜制的油位窗。
-
将公制细牙螺纹和平行管螺纹标准化。螺纹尺寸丰富。
QLGML-M-B----公制细牙螺纹
QLGML-G-B----平行管螺纹 - 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：100℃
- 也适用于加压油罐。

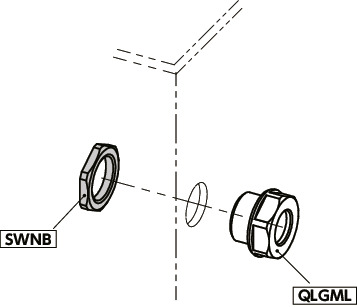

使用例
