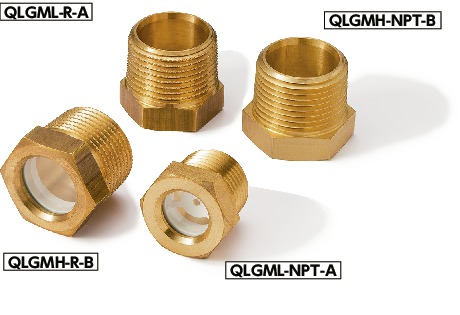

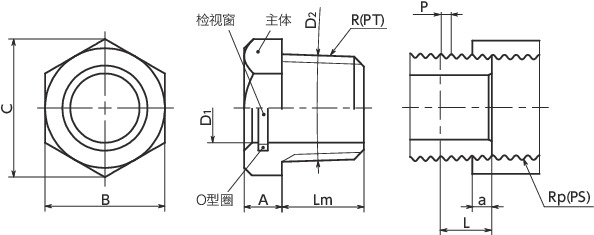

形状図
单位 : mm
| 型号 | D1 | R(PT) 外螺纹公称直径 | Lm | C | B | A | a 基准长度 | D2 a时的外螺纹外径 | Rp(PS) 内螺纹公称直径 | L 有效螺纹部长度 | P 螺距 | 容许压力 （MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLGML-24-R1-B | 24 | R1 | 21 | 40.5 | 36 | 9 | 10.4 | 33.2 | Rp1 | 16.8 | 2.3 | 5 | 30 | 92 | CAD | 请求报价 |
＊1： 通常请考虑4以上的合理安全率。在需要更高安全级别的应用中，安全系数应相应提高。
材质、表面处理
| QLGML-R-B | |
|---|---|
| 主体 | 黄铜 |
| 检视窗 | 浮法玻璃 |
| O型圈 | NBR（丁腈橡胶、黑） |
特点
- 管用锥形螺纹型油位窗。
- 主体为黄铜制。
- 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：100℃
-
请配合配管用密封带使用。
为避免密封带在拧入时发生偏移，螺纹部会比较粗糙。
