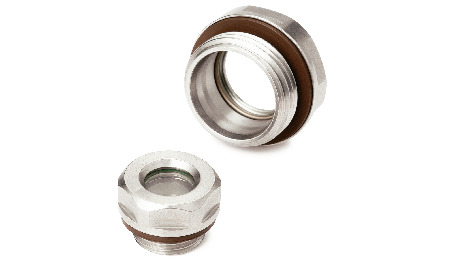

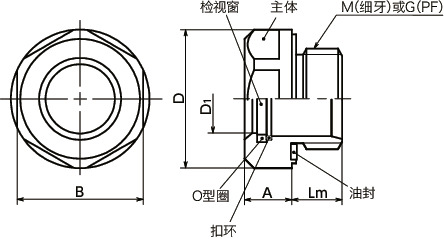

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（细牙） 螺纹公称直径 |
螺距 | G（PF） 螺纹公称直径 |
Lm | A | B | D1 | 容许压力（MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLGSH-11-M16-1.5-B-A4 | 22 | M16 | 1.5 | - | 8 | 7.5 | 20 | 11 | 10 | 10 | 18 | CAD | 请求报价 |
| QLGSH-14-M20-1.5-B-A4 | 26 | M20 | 1.5 | - | 8.5 | 7.5 | 23 | 14 | 10 | 15 | 22 | CAD | 请求报价 |
| QLGSH-18-M26-1.5-B-A4 | 32 | M26 | 1.5 | - | 9 | 8 | 30 | 18 | 7 | 20 | 42 | CAD | 请求报价 |
| QLGSH-24-M33-1.5-B-A4 | 40 | M33 | 1.5 | - | 11 | 8.5 | 36 | 24 | 5 | 30 | 67 | CAD | 请求报价 |
| QLGSH-32-M42-1.5-B-A4 | 50 | M42 | 1.5 | - | 12 | 9 | 46 | 32 | 3 | 30 | 108 | CAD | 请求报价 |
| QLGSH-11-G3/8-B-A4 | 22 | - | - | G3/8 | 8 | 7.5 | 20 | 11 | 10 | 10 | 19 | CAD | 请求报价 |
| QLGSH-14-G1/2-B-A4 | 26 | - | - | G1/2 | 8.5 | 7.5 | 23 | 14 | 10 | 15 | 24 | CAD | 请求报价 |
| QLGSH-18-G3/4-B-A4 | 32 | - | - | G3/4 | 9 | 8 | 30 | 18 | 7 | 20 | 43 | CAD | 请求报价 |
| QLGSH-24-G1-B-A4 | 40 | - | - | G1 | 11 | 8.5 | 36 | 24 | 5 | 30 | 67 | CAD | 请求报价 |
| QLGSH-32-G11/4-B-A4 | 50 | - | - | G1-1/4 | 12 | 9 | 46 | 32 | 3 | 30 | 107 | CAD | 请求报价 |
＊1： 通常请考虑4以上的合理安全率。
在要求更高安全级别的用途中，需要根据用途提高安全率。
材质、表面处理
| QLGSH-B-A4 | |
|---|---|
| 主体 | 相当于SUS316L |
| 扣环 | 相当于SUS316Ti |
| 检视窗 | 特殊浮法玻璃 |
| 油封 | 氟橡胶·褐 |
| O型圈 | 氟橡胶·绿 |
特点
- 主体为相当于SUS316L的油位窗。
-
将公制细牙螺纹和平行管螺纹标准化。螺纹尺寸丰富。
QLGSH-M-B-A4----公制细牙螺纹
QLGSH-G-B-A4----平行管螺纹 - 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：180℃
- 也适用于加压油罐。

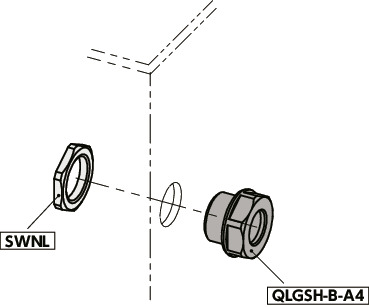

使用例
