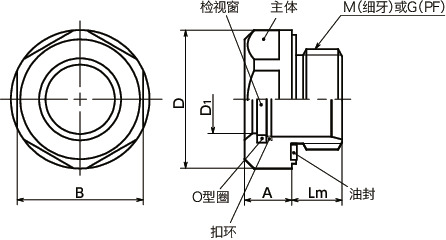

形状図
单位 : mm
| 型号 | D | M（细牙） 螺纹公称直径 |
螺距 | G（PF） 螺纹公称直径 |
Lm | A | B | D1 | 容许压力（MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLGSL-24-M33-1.5-B | 40 | M33 | 1.5 | - | 11 | 8.5 | 36 | 24 | 5 | 30 | 64 | CAD | 请求报价 |
＊1： 通常请考虑4以上的合理安全率。
在要求更高安全级别的用途中，需要根据用途提高安全率。
材质、表面处理
| QLGSL-B | |
|---|---|
| 主体 | 相当于SUS303 |
| 检视窗 | 浮法玻璃 |
| 油封 | NBR（丁腈橡胶·黑） |
| O型圈 | NBR（丁腈橡胶·黑） |
| 扣环 | 相当于SUS301 |
特点

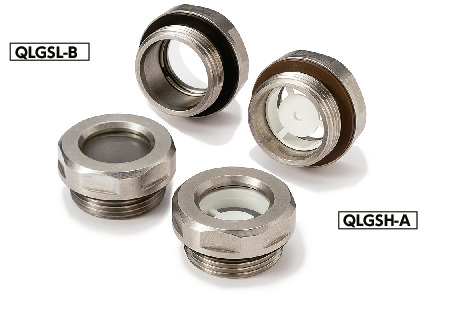

- 主体为不锈钢制的油位窗。
-
将公制细牙螺纹和平行管螺纹标准化。螺纹尺寸丰富。
QLGSL-M-B----公制细牙螺纹
QLGSL-G-B----平行管螺纹 - 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：100℃
- 也适用于加压油罐。

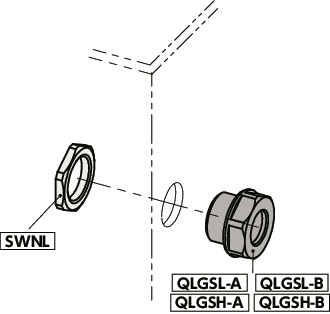

使用例
