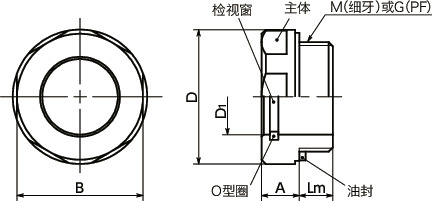

形状図
单位 : mm
| 型号 | D | M（细牙） 螺纹公称直径 |
螺距 | G（PF） 螺纹公称直径 |
Lm | A | B | D1 | 容许压力（MPa）＊1 | 推荐紧固扭矩（N・m） | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLNAL-14-G1/2-B | 26 | - | - | G1/2 | 8.5 | 7.5 | 23 | 14 | 1.5 | 15 | 8 | CAD | 请求报价 |
＊1： 通常请考虑4以上的合理安全率。
在要求更高安全级别的用途中，需要根据用途提高安全率。
材质、表面处理
| QLNAL-B | |
|---|---|
| 主体 | 铝合金 |
| 检视窗 | 尼龙6T（透明） |
| 油封 | NBR（丁腈橡胶·黑） |
| O型圈 | NBR（丁腈橡胶·黑） |
特点

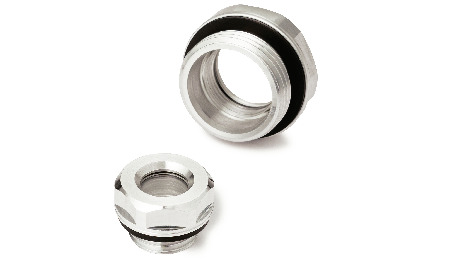

- 主体为铝合金制的油位窗。
-
将公制细牙螺纹和平行管螺纹标准化。螺纹尺寸丰富。
QLNAL-M-B----公制细牙螺纹
QLNAL-G-B----平行管螺纹 - 在主体与检视窗之间使用O型圈，提高了气密性。
- 可使用温度：110℃
- 也适用于加压油罐。

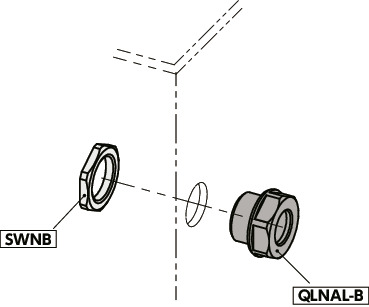

使用例
