螺塞

Threaded Plug

QPHAH-1

安全注意事项

符号RoHS指令

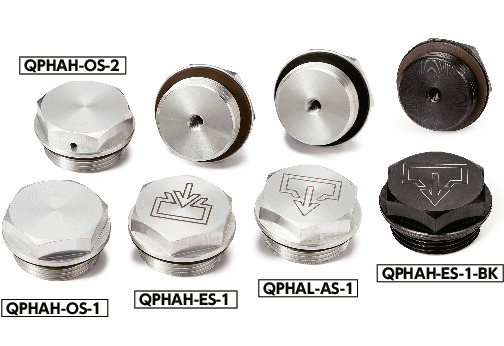

QPHAH-1螺塞

形状図

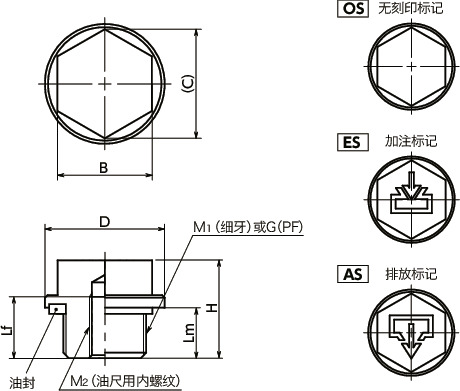

QPHAH-1螺塞寸法図

尺寸・CAD

选择

M1(细牙)
螺纹公称直径
所有
M14
M16
M20
M26
M27
M33
M40
M42
-
G（PF）
螺纹公称直径
所有
-
G1/4"
G3/8"
G1/2"
G3/4"
G1"
G1-1/4"
G1-1/2"

单位 : mm

型号 D M1(细牙)
螺纹公称直径		 螺距 G（PF）
螺纹公称直径		 Lm H M2（粗牙）
螺纹公称直径		 螺距 Lf B C 质量
(g)		 CAD下载 请求报价
QPHAH-19-M14-1.5-AS-1 19 M14 1.5 - 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-M14-1.5-ES-1 19 M14 1.5 - 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-M14-1.5-OS-1 19 M14 1.5 - 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-M14-1.5-AS-1-BK 19 M14 1.5 - 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-M14-1.5-ES-1-BK 19 M14 1.5 - 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-M14-1.5-OS-1-BK 19 M14 1.5 - 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-22-M16-1.5-AS-1 22 M16 1.5 - 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-M16-1.5-ES-1 22 M16 1.5 - 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-M16-1.5-OS-1 22 M16 1.5 - 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-M16-1.5-AS-1-BK 22 M16 1.5 - 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-M16-1.5-ES-1-BK 22 M16 1.5 - 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-M16-1.5-OS-1-BK 22 M16 1.5 - 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-26-M20-1.5-AS-1 26 M20 1.5 - 8.5 16 M5 0.8 8 21 24.3 15 CAD 请求报价
QPHAH-26-M20-1.5-ES-1 26 M20 1.5 - 8.5 16 M5 0.8 8 21 24.3 15 CAD 请求报价
QPHAH-26-M20-1.5-OS-1 26 M20 1.5 - 8.5 16 M5 0.8 8 21 24.3 15 CAD 请求报价
QPHAH-26-M20-1.5-AS-1-BK 26 M20 1.5 - 8.5 16 M5 0.8 8 21 24.3 15 CAD 请求报价
QPHAH-26-M20-1.5-ES-1-BK 26 M20 1.5 - 8.5 16 M5 0.8 8 21 24.3 15 CAD 请求报价
QPHAH-26-M20-1.5-OS-1-BK 26 M20 1.5 - 8.5 16 M5 0.8 8 21 24.3 15 CAD 请求报价
QPHAH-32-M26-1.5-AS-1 32 M26 1.5 - 9 17 M5 0.8 8 27 31.2 27 CAD 请求报价
QPHAH-32-M26-1.5-ES-1 32 M26 1.5 - 9 17 M5 0.8 8 27 31.2 27 CAD 请求报价
QPHAH-32-M26-1.5-OS-1 32 M26 1.5 - 9 17 M5 0.8 8 27 31.2 27 CAD 请求报价
QPHAH-32-M26-1.5-AS-1-BK 32 M26 1.5 - 9 17 M5 0.8 8 27 31.2 27 CAD 请求报价
QPHAH-32-M26-1.5-ES-1-BK 32 M26 1.5 - 9 17 M5 0.8 8 27 31.2 27 CAD 请求报价
QPHAH-32-M26-1.5-OS-1-BK 32 M26 1.5 - 9 17 M5 0.8 8 27 31.2 27 CAD 请求报价
QPHAH-32-M27-1.5-AS-1 32 M27 1.5 - 9 17 M5 0.8 8 27 31.2 30 CAD 请求报价
QPHAH-32-M27-1.5-ES-1 32 M27 1.5 - 9 17 M5 0.8 8 27 31.2 30 CAD 请求报价
QPHAH-32-M27-1.5-OS-1 32 M27 1.5 - 9 17 M5 0.8 8 27 31.2 30 CAD 请求报价
QPHAH-32-M27-1.5-AS-1-BK 32 M27 1.5 - 9 17 M5 0.8 8 27 31.2 30 CAD 请求报价
QPHAH-32-M27-1.5-ES-1-BK 32 M27 1.5 - 9 17 M5 0.8 8 27 31.2 30 CAD 请求报价
QPHAH-32-M27-1.5-OS-1-BK 32 M27 1.5 - 9 17 M5 0.8 8 27 31.2 30 CAD 请求报价
QPHAH-40-M33-1.5-AS-1 40 M33 1.5 - 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-M33-1.5-ES-1 40 M33 1.5 - 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-M33-1.5-OS-1 40 M33 1.5 - 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-M33-1.5-ES-1-BK 40 M33 1.5 - 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-M33-1.5-OS-1-BK 40 M33 1.5 - 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-M33-1.5-AS-1-BK 40 M33 1.5 - 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-50-M40-1.5-AS-1 50 M40 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M40-1.5-ES-1 50 M40 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M40-1.5-OS-1 50 M40 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M40-1.5-AS-1-BK 50 M40 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M40-1.5-ES-1-BK 50 M40 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M40-1.5-OS-1-BK 50 M40 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-1.5-AS-1 50 M42 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-1.5-ES-1 50 M42 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-1.5-OS-1 50 M42 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-1.5-AS-1-BK 50 M42 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-1.5-ES-1-BK 50 M42 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-1.5-OS-1-BK 50 M42 1.5 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-2-AS-1 50 M42 2 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-2-ES-1 50 M42 2 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-2-OS-1 50 M42 2 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-2-AS-1-BK 50 M42 2 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-2-ES-1-BK 50 M42 2 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-M42-2-OS-1-BK 50 M42 2 - 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-19-G1/4-ES-1 19 - - G1/4 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-G1/4-OS-1 19 - - G1/4 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-G1/4-AS-1 19 - - G1/4 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-G1/4-AS-1-BK 19 - - G1/4 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-G1/4-ES-1-BK 19 - - G1/4 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-19-G1/4-OS-1-BK 19 - - G1/4 8 15.5 M5 0.8 8 15 17.3 7 CAD 请求报价
QPHAH-22-G3/8-AS-1 22 - - G3/8 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-G3/8-ES-1 22 - - G3/8 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-G3/8-OS-1 22 - - G3/8 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-G3/8-ES-1-BK 22 - - G3/8 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-G3/8-OS-1-BK 22 - - G3/8 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-22-G3/8-AS-1-BK 22 - - G3/8 8 15.5 M5 0.8 8 18 20.8 10 CAD 请求报价
QPHAH-26-G1/2-AS-1 26 - - G1/2 8.5 16 M5 0.8 8 21 24.3 18 CAD 请求报价
QPHAH-26-G1/2-ES-1 26 - - G1/2 8.5 16 M5 0.8 8 21 24.3 18 CAD 请求报价
QPHAH-26-G1/2-OS-1 26 - - G1/2 8.5 16 M5 0.8 8 21 24.3 18 CAD 请求报价
QPHAH-26-G1/2-AS-1-BK 26 - - G1/2 8.5 16 M5 0.8 8 21 24.3 18 CAD 请求报价
QPHAH-26-G1/2-ES-1-BK 26 - - G1/2 8.5 16 M5 0.8 8 21 24.3 18 CAD 请求报价
QPHAH-26-G1/2-OS-1-BK 26 - - G1/2 8.5 16 M5 0.8 8 21 24.3 18 CAD 请求报价
QPHAH-32-G3/4-AS-1 32 - - G3/4 9 17 M5 0.8 8 27 31.2 26 CAD 请求报价
QPHAH-32-G3/4-ES-1 32 - - G3/4 9 17 M5 0.8 8 27 31.2 26 CAD 请求报价
QPHAH-32-G3/4-OS-1 32 - - G3/4 9 17 M5 0.8 8 27 31.2 26 CAD 请求报价
QPHAH-32-G3/4-AS-1-BK 32 - - G3/4 9 17 M5 0.8 8 27 31.2 26 CAD 请求报价
QPHAH-32-G3/4-ES-1-BK 32 - - G3/4 9 17 M5 0.8 8 27 31.2 26 CAD 请求报价
QPHAH-32-G3/4-OS-1-BK 32 - - G3/4 9 17 M5 0.8 8 27 31.2 26 CAD 请求报价
QPHAH-40-G1-AS-1 40 - - G1 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-G1-ES-1 40 - - G1 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-G1-OS-1 40 - - G1 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-G1-AS-1-BK 40 - - G1 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-G1-ES-1-BK 40 - - G1 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-40-G1-OS-1-BK 40 - - G1 11 19.5 M5 0.8 8 32 37 47 CAD 请求报价
QPHAH-50-G11/4-AS-1 50 - - G1-1/4 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-G11/4-ES-1 50 - - G1-1/4 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-G11/4-OS-1 50 - - G1-1/4 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-G11/4-AS-1-BK 50 - - G1-1/4 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-G11/4-ES-1-BK 50 - - G1-1/4 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-50-G11/4-OS-1-BK 50 - - G1-1/4 12 21 M5 0.8 8 41 47.3 82 CAD 请求报价
QPHAH-60-G11/2-AS-1 60 - - G1-1/2 13 22 M5 0.8 8 50 57.7 120 CAD 请求报价
QPHAH-60-G11/2-ES-1 60 - - G1-1/2 13 22 M5 0.8 8 50 57.7 120 CAD 请求报价
QPHAH-60-G11/2-OS-1 60 - - G1-1/2 13 22 M5 0.8 8 50 57.7 120 CAD 请求报价
QPHAH-60-G11/2-AS-1-BK 60 - - G1-1/2 13 22 M5 0.8 8 50 57.7 120 CAD 请求报价
QPHAH-60-G11/2-ES-1-BK 60 - - G1-1/2 13 22 M5 0.8 8 50 57.7 120 CAD 请求报价
QPHAH-60-G11/2-OS-1-BK 60 - - G1-1/2 13 22 M5 0.8 8 50 57.7 120 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

QPHAH-1 QPHAH-1-BK
主体 铝合金 铝合金
阳极氧化处理（黑）
油封 氟橡胶·褐 氟橡胶·褐

特点

  • 铝合金制螺塞。
  • 将公制细牙螺纹和平行管螺纹标准化。螺纹尺寸丰富。
    QPHAH-M-1----公制细牙螺纹
    QPHAH-G-1----平行管螺纹
  • 可使用温度：180℃
  • 可根据产品符号选择六角部分的刻印标记。
产品符号 刻印标记
OS 无
ES 加注标记
AS 排放标记
  • 可根据型号的末尾符号选择表面处理。
    无末尾符号----无表面处理
    末尾符号BK----阳极氧化处理（黑）

型号列表

QPHAH-19-G1/4-1

QPHAH-19-M14-1.5-1

QPHAH-22-G3/8-1

QPHAH-22-M16-1.5-1

QPHAH-26-G1/2-1

QPHAH-26-M20-1.5-1

QPHAH-32-G3/4-1

QPHAH-32-M26-1.5-1

QPHAH-32-M27-1.5-1

QPHAH-40-G1-1

QPHAH-40-M33-1.5-1

QPHAH-50-G11/4-1

QPHAH-50-M40-1.5-1

QPHAH-50-M42-1.5-1

QPHAH-50-M42-2-1

QPHAH-60-G11/2-1
