螺塞

Threaded Plug

QPHSH-1-A4

安全注意事项

符号RoHS指令

QPHSH-1-A4螺塞

形状図

QPHSH-1-A4螺塞寸法図

为了区分QPHSH-1-A4和QPHAH-1，QPHSH-1-A4在主体底面进行了槽加工。

尺寸・CAD

选择

M1(细牙)
螺纹公称直径
所有
M14
M16
M20
M26
M33
-
G（PF）
螺纹公称直径
所有
-
G1/4"
G3/8"
G1/2"
G3/4"
G1"

单位 : mm

型号 D M1(细牙)
螺纹公称直径		 螺距 G（PF）
螺纹公称直径		 Lm M2（粗牙）
螺纹公称直径		 螺距 Lf H B C 质量
(g)		 CAD下载 请求报价
QPHSH-19-M14-1.5-AS-1-A4 19 M14 1.5 - 8 M5 0.8 8 15.5 15 17.3 20 CAD 请求报价
QPHSH-19-M14-1.5-ES-1-A4 19 M14 1.5 - 8 M5 0.8 8 15.5 15 17.3 20 CAD 请求报价
QPHSH-19-M14-1.5-OS-1-A4 19 M14 1.5 - 8 M5 0.8 8 15.5 15 17.3 20 CAD 请求报价
QPHSH-22-M16-1.5-AS-1-A4 22 M16 1.5 - 8 M5 0.8 8 15.5 18 20.8 29 CAD 请求报价
QPHSH-22-M16-1.5-ES-1-A4 22 M16 1.5 - 8 M5 0.8 8 15.5 18 20.8 29 CAD 请求报价
QPHSH-22-M16-1.5-OS-1-A4 22 M16 1.5 - 8 M5 0.8 8 15.5 18 20.8 29 CAD 请求报价
QPHSH-26-M20-1.5-AS-1-A4 26 M20 1.5 - 8.5 M5 0.8 8 16 21 24.3 44 CAD 请求报价
QPHSH-26-M20-1.5-ES-1-A4 26 M20 1.5 - 8.5 M5 0.8 8 16 21 24.3 44 CAD 请求报价
QPHSH-26-M20-1.5-OS-1-A4 26 M20 1.5 - 8.5 M5 0.8 8 16 21 24.3 44 CAD 请求报价
QPHSH-32-M26-1.5-AS-1-A4 32 M26 1.5 - 9 M5 0.8 8 17 27 31.2 78 CAD 请求报价
QPHSH-32-M26-1.5-ES-1-A4 32 M26 1.5 - 9 M5 0.8 8 17 27 31.2 78 CAD 请求报价
QPHSH-32-M26-1.5-OS-1-A4 32 M26 1.5 - 9 M5 0.8 8 17 27 31.2 78 CAD 请求报价
QPHSH-40-M33-1.5-AS-1-A4 40 M33 1.5 - 11 M5 0.8 8 19.5 32 37 136 CAD 请求报价
QPHSH-40-M33-1.5-ES-1-A4 40 M33 1.5 - 11 M5 0.8 8 19.5 32 37 136 CAD 请求报价
QPHSH-40-M33-1.5-OS-1-A4 40 M33 1.5 - 11 M5 0.8 8 19.5 32 37 136 CAD 请求报价
QPHSH-19-G1/4-OS-1-A4 19 - - G1/4 8 M5 0.8 8 15.5 15 17.3 20 CAD 请求报价
QPHSH-19-G1/4-AS-1-A4 19 - - G1/4 8 M5 0.8 8 15.5 15 17.3 20 CAD 请求报价
QPHSH-19-G1/4-ES-1-A4 19 - - G1/4 8 M5 0.8 8 15.5 15 17.3 20 CAD 请求报价
QPHSH-22-G3/8-AS-1-A4 22 - - G3/8 8 M5 0.8 8 15.5 18 20.8 29 CAD 请求报价
QPHSH-22-G3/8-ES-1-A4 22 - - G3/8 8 M5 0.8 8 15.5 18 20.8 29 CAD 请求报价
QPHSH-22-G3/8-OS-1-A4 22 - - G3/8 8 M5 0.8 8 15.5 18 20.8 29 CAD 请求报价
QPHSH-26-G1/2-AS-1-A4 26 - - G1/2 8.5 M5 0.8 8 16 21 24.3 44 CAD 请求报价
QPHSH-26-G1/2-ES-1-A4 26 - - G1/2 8.5 M5 0.8 8 16 21 24.3 44 CAD 请求报价
QPHSH-26-G1/2-OS-1-A4 26 - - G1/2 8.5 M5 0.8 8 16 21 24.3 44 CAD 请求报价
QPHSH-32-G3/4-AS-1-A4 32 - - G3/4 9 M5 0.8 8 17 27 31.2 78 CAD 请求报价
QPHSH-32-G3/4-ES-1-A4 32 - - G3/4 9 M5 0.8 8 17 27 31.2 78 CAD 请求报价
QPHSH-32-G3/4-OS-1-A4 32 - - G3/4 9 M5 0.8 8 17 27 31.2 78 CAD 请求报价
QPHSH-40-G1-AS-1-A4 40 - - G1 11 M5 0.8 8 19.5 32 37 136 CAD 请求报价
QPHSH-40-G1-ES-1-A4 40 - - G1 11 M5 0.8 8 19.5 32 37 136 CAD 请求报价
QPHSH-40-G1-OS-1-A4 40 - - G1 11 M5 0.8 8 19.5 32 37 136 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

QPHSH-1-A4
主体 相当于SUS316L
油封 氟橡胶·褐

特点

  • 主体为相当于SUS316L的螺塞。
  • 将公制细牙螺纹和平行管螺纹标准化。
    QPHSH-M-1-A4----公制细牙螺纹
    QPHSH-G-1-A4----平行管螺纹
  • 可使用温度：180℃
  • 可根据产品符号选择六角部分的刻印标记。
产品符号 刻印标记
OS 无
ES 加注标记
AS 排放标记

型号列表

点击查看其它油位窗/塞

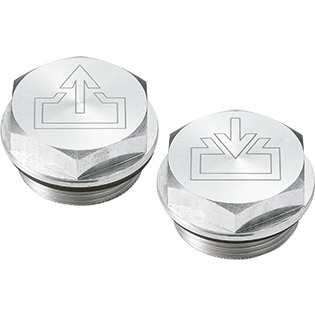

QPHAH-1

产品名称

螺塞

型号

QPHAH-1

特点

可选择有无标记
公制细牙螺纹
平行管螺纹
油封

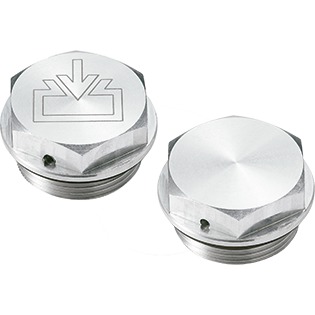

QPHAH-2
