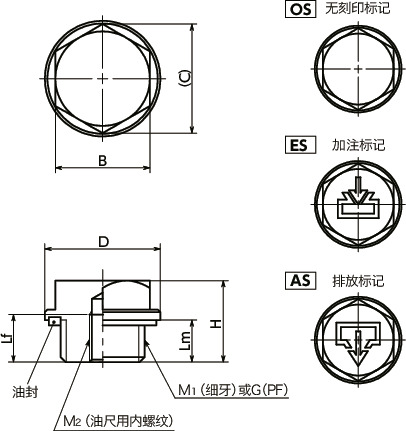

形状図
为了区分QPHSH-1-A4和QPHAH-1，QPHSH-1-A4在主体底面进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | D | M1(细牙) 螺纹公称直径 |
螺距 | G（PF） 螺纹公称直径 |
Lm | M2（粗牙） 螺纹公称直径 |
螺距 | Lf | H | B | C | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QPHSH-32-G3/4-AS-1-A4 | 32 | - | - | G3/4 | 9 | M5 | 0.8 | 8 | 17 | 27 | 31.2 | 78 | CAD | 请求报价 |
| QPHSH-32-G3/4-ES-1-A4 | 32 | - | - | G3/4 | 9 | M5 | 0.8 | 8 | 17 | 27 | 31.2 | 78 | CAD | 请求报价 |
| QPHSH-32-G3/4-OS-1-A4 | 32 | - | - | G3/4 | 9 | M5 | 0.8 | 8 | 17 | 27 | 31.2 | 78 | CAD | 请求报价 |
材质、表面处理
| QPHSH-1-A4 | |
|---|---|
| 主体 | 相当于SUS316L |
| 油封 | 氟橡胶·褐 |
特点

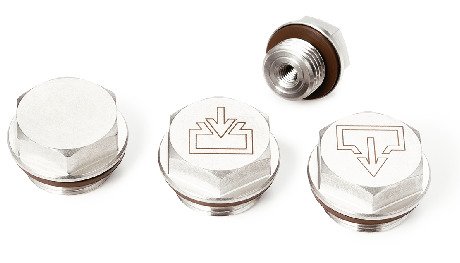

- 主体为相当于SUS316L的螺塞。
-
将公制细牙螺纹和平行管螺纹标准化。
QPHSH-M-1-A4----公制细牙螺纹
QPHSH-G-1-A4----平行管螺纹 - 可使用温度：180℃
- 可根据产品符号选择六角部分的刻印标记。
| 产品符号 | 刻印标记 |
|---|---|
| OS | 无 |
| ES | 加注标记 |
| AS | 排放标记 |
