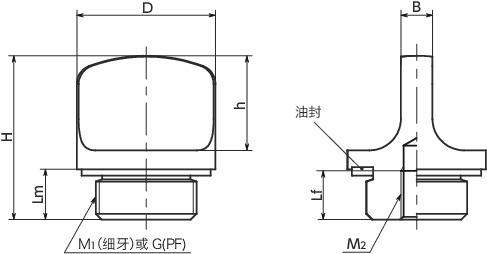

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M1（细牙）螺纹公称直径 | 螺距 | G(PF) 螺纹公称直径 | Lm | M2（粗牙）螺纹公称直径 | 螺距 | Lf | H | h | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QPKAH-22-M16-1.5-1-BK | 22 | M16 | 1.5 | - | 8 | M5 | 0.8 | 8 | 26 | 15 | 5 | 12 | CAD | 请求报价 |
| QPKAH-22-M16-1.5-1-BL | 22 | M16 | 1.5 | - | 8 | M5 | 0.8 | 8 | 26 | 15 | 5 | 12 | CAD | 请求报价 |
材质、表面处理

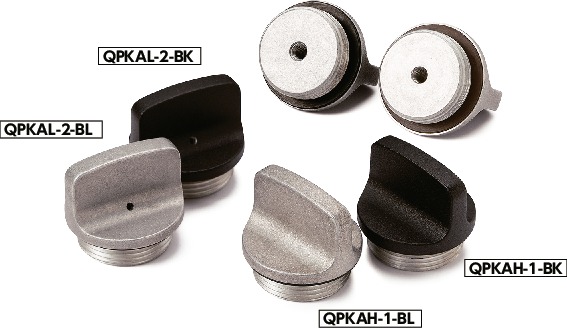

| QPKAH-1-BK | QPKAH-1-BL | |
|---|---|---|
| 主体 | 铝合金 静电喷涂（亚光黑） |
铝合金 滚筒抛光（银） |
| 油封 | FPM（VITON＊1 氟橡胶、茶） | FPM（VITON＊1 氟橡胶、茶） |
＊1：VITON是科慕公司的注册商标。
特点
- 无需工具即可装卸的带旋钮螺塞。
- 铝合金制。
-
将公制细牙螺纹和平行管螺纹标准化。
QPKAH-M-1----公制细牙螺纹
QPKAH-G-1----平行管螺纹 - 可使用温度：200℃
- 分为2种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| BK | 静电喷涂（亚光黑） |
| BL | 滚筒抛光 |
