形状図
尺寸・CAD
选择
单位 : mm
| 型号 | D | M（细牙）螺纹公称直径 | 螺距 | G(PF) 螺纹公称直径 | Lm | d | H | s | B | C | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QPMAH-19-M14-1.5 | 19 | M14 | 1.5 | - | 8 | 6 | 30.5 | 23 | 15 | 17.3 | 16 | CAD | 请求报价 |
| QPMAH-22-M16-1.5 | 22 | M16 | 1.5 | - | 8 | 6 | 30.5 | 23 | 18 | 20.8 | 17 | CAD | 请求报价 |
| QPMAH-26-M20-1.5 | 26 | M20 | 1.5 | - | 8.5 | 6 | 31 | 23.5 | 21 | 24.3 | 20 | CAD | 请求报价 |
| QPMAH-32-M26-1.5 | 32 | M26 | 1.5 | - | 9 | 6 | 32 | 24 | 27 | 31.3 | 31 | CAD | 请求报价 |
| QPMAH-32-M27-1.5 | 32 | M27 | 1.5 | - | 9 | 6 | 32 | 24 | 27 | 31.3 | 32 | CAD | 请求报价 |
| QPMAH-40-M33-1.5 | 40 | M33 | 1.5 | - | 11 | 6 | 34.5 | 26 | 32 | 37 | 52 | CAD | 请求报价 |
| QPMAH-50-M40-1.5 | 50 | M40 | 1.5 | - | 12 | 6 | 37 | 27 | 41 | 47.3 | 89 | CAD | 请求报价 |
| QPMAH-50-M42-1.5 | 50 | M42 | 1.5 | - | 12 | 6 | 37 | 27 | 41 | 47.3 | 92 | CAD | 请求报价 |
| QPMAH-50-M42-2 | 50 | M42 | 2 | - | 12 | 6 | 37 | 27 | 41 | 47.3 | 92 | CAD | 请求报价 |
| QPMAH-19-G1/4 | 19 | - | - | G1/4 | 8 | 6 | 30.5 | 23 | 15 | 17.3 | 16 | CAD | 请求报价 |
| QPMAH-22-G3/8 | 22 | - | - | G3/8 | 8 | 6 | 30.5 | 23 | 18 | 20.8 | 17 | CAD | 请求报价 |
| QPMAH-26-G1/2 | 26 | - | - | G1/2 | 8.5 | 6 | 31 | 23.5 | 21 | 24.3 | 20 | CAD | 请求报价 |
| QPMAH-32-G3/4 | 32 | - | - | G3/4 | 9 | 6 | 32 | 24 | 27 | 31.3 | 31 | CAD | 请求报价 |
| QPMAH-40-G1 | 40 | - | - | G1 | 11 | 6 | 34.5 | 26 | 32 | 37 | 50 | CAD | 请求报价 |
| QPMAH-50-G11/4 | 50 | - | - | G1-1/4 | 12 | 6 | 37 | 27 | 41 | 47.3 | 91 | CAD | 请求报价 |
| QPMAH-60-G11/2 | 60 | - | - | G1-1/2 | 13 | 6 | 37 | 28 | 50 | 57.7 | 129 | CAD | 请求报价 |
材质、表面处理
| QPMAH | |
|---|---|
| 主体 | 铝合金＊1 |
| 磁铁 | 铝镍钴 |
| 油封 | FPM（VITON＊2 氟橡胶、茶） |
＊1： 自2020年12月1日出厂的产品开始变更为符合修订RoHS指令（RoHS2）的产品。
＊2： VITON是科慕公司的注册商标。
特点

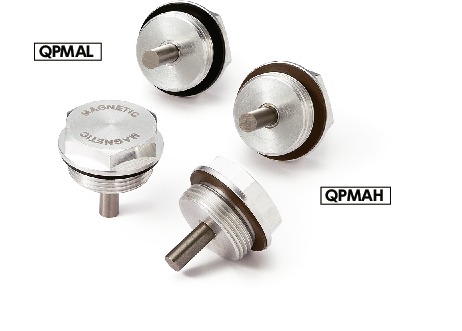

- 带磁铁的螺塞。磁铁会吸附液体中的铁粉，防止其散乱在油中。
- 主体为铝合金制。
-
将公制细牙螺纹和平行管螺纹标准化。
QPMAH-M----公制细牙螺纹
QPMAH-G----平行管螺纹 - 可使用温度：180℃
