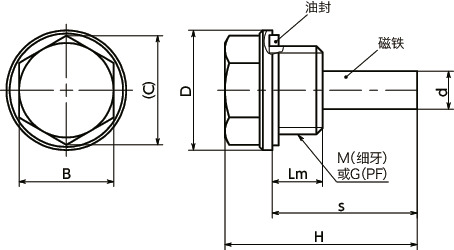

形状図
为了区分QPMSH-A4和QPMAH，QPMSH-A4在主体底面进行了槽加工。
单位 : mm
| 型号 | D | M（细牙） 螺纹公称直径 |
螺距 | G（PF） 螺纹公称直径 |
Lm | d | H | s | B | C | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QPMSH-32-G3/4-A4 | 32 | - | - | G3/4 | 9 | 6 | 32 | 24 | 27 | 31.3 | 85 | CAD | 请求报价 |
材质、表面处理
| QPMSH-A4 | |
|---|---|
| 主体 | 相当于SUS316L |
| 磁铁 | 铝镍钴 |
| 油封 | 氟橡胶·褐 |
特点

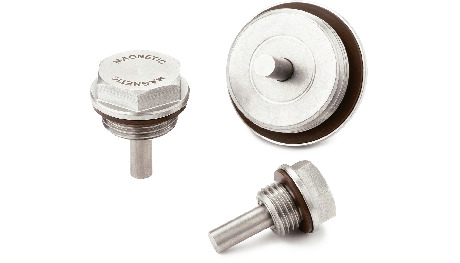

- 带磁铁的螺塞。磁铁会吸附液体中的铁粉，防止其散乱在油中。
- 主体相当于SUS316L。
-
将公制细牙螺纹和平行管螺纹标准化。
QPMSH-M----公制细牙螺纹
QPMSH-G----平行管螺纹 - 可使用温度：180℃
