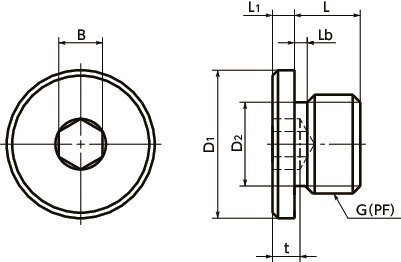

形状図
尺寸・CAD
单位 : mm
| 型号 | G(PF) 螺纹公称 |
L | D1 | L1 | D2 | B | t | Lb | O型环No. | 建议紧固扭矩 (N・m) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFFS-1 | G1/8 | 10 | 16 | 4 | 8.2 | 5 | 3 | 2 | P8 | 7.4 | 9 | CAD | 请求报价 |
| SFFS-2 | G1/4 | 12 | 21 | 4 | 11.2 | 6 | 4 | 2.5 | P11 | 14.7 | 17 | CAD | 请求报价 |
| SFFS-3 | G3/8 | 12 | 24 | 4 | 14.2 | 8 | 5 | 2.5 | P14 | 24.5 | 27 | CAD | 请求报价 |
| SFFS-4 | G1/2 | 16 | 30 | 4 | 18.2 | 10 | 6 | 2.5 | P18 | 39.3 | 54 | CAD | 请求报价 |
| SFFS-6 | G3/4 | 16 | 40 | 5 | 23.7 | 12 | 7 | 3.5 | P24 | 73.5 | 90 | CAD | 请求报价 |
| SFFS-8 | G1 | 21 | 45 | 5 | 29.2 | 17 | 10 | 3.5 | P29 | 122.5 | 177 | CAD | 请求报价 |
相关服务
材质、表面处理
| SFFS | |
|---|---|
| 主体 | SUS304 |
用途
液压设备/气压设备/一般工业机械特点

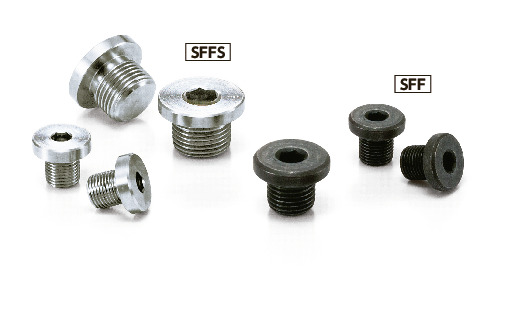

- 高液压规格的螺塞。
- 钢制SFF可用于最高49MPa的高压场合。
使用例
安装尺寸
单位 : mm
| G（PF） | D | h |
|---|---|---|
| G 1/8 | 11.6 | 2 |
| G 1/4 | 15.6 | 2.5 |
| G 3/8 | 18.6 | 2.5 |
| G 1/2 | 22.6 | 2.5 |
| G 3/4 | 29.8 | 3.5 |
| G1 | 35.8 | 3.5 |
