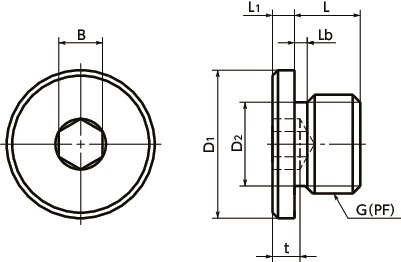

形状図
单位 : mm
| 型号 | G(PF) 螺纹公称 |
L | D1 | L1 | D2 | B | t | Lb | O型环No.＊1 | 建议紧固扭矩 (N・m) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFFS-4 | G1/2 | 16 | 30 | 4 | 18.2 | 10 | 6 | 2.5 | P18 | 39.3 | 54 | CAD | 请求报价 |
＊1：不附带O型圈。
相关服务
材质、表面处理
| SFFS | |
|---|---|
| 主体 | SUS304 |
用途
液压设备/气压设备/一般工业机械特点
- 高液压规格的螺塞。
- 钢制SFF可用于最高49MPa的高压场合。
使用例
安装尺寸
单位 : mm
| G（PF） | D | h |
|---|---|---|
| G 1/8 | 11.6 | 2 |
| G 1/4 | 15.6 | 2.5 |
| G 3/8 | 18.6 | 2.5 |
| G 1/2 | 22.6 | 2.5 |
| G 3/4 | 29.8 | 3.5 |
| G1 | 35.8 | 3.5 |
