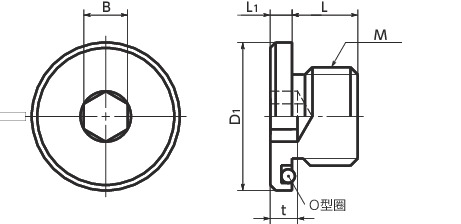

形状図
单位 : mm
| 型号 | M 螺纹公称直径 |
粗牙/细牙 | 螺距 | L | D1 | L1 | B | t | O型圈 No. |
推荐紧固扭矩 （N・m） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFMS-M10-CS | M10 | 粗牙 | 1.5 | 9 | 19.5 | 4 | 4 | 4 | P12.5 | 13.7 | 11 | CAD | 请求报价 |
相关服务
材质、表面处理
| SFMS | |
|---|---|
| 主体 | SUS304 |
| O型圈 | 氟橡胶 （JIS B 2401的4类D） |
用途
液压设备/气压设备/一般工业机械特点
- 由于附带有O型圈，因此无需在内螺纹侧构件上进行槽加工。
- 由于采用平行螺纹，因此不会发生类似于紧固锥形螺纹时内螺纹侧构件的变形现象。适合于安装、拆卸频繁的液压设备、气压设备等。

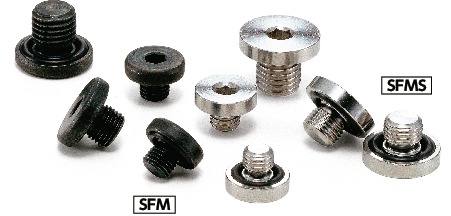

- 不锈钢制的SFMS将公制螺纹和平行管螺纹标准化。
