形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | L | B | 毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| SFP-M12 | M12 | 1.5 | 10 | 6 | 10 | 5 | CAD | 请求报价 |
| SFP-M14 | M14 | 1.5 | 10 | 6 | 10 | 8 | CAD | 请求报价 |
| SFP-M16 | M16 | 1.5 | 10 | 8 | 10 | 10 | CAD | 请求报价 |
| SFP-M18 | M18 | 1.5 | 10 | 10 | 5 | 12 | CAD | 请求报价 |
| SFP-M20 | M20 | 1.5 | 12 | 10 | 5 | 20 | CAD | 请求报价 |
| SFP-M22 | M22 | 1.5 | 12 | 12 | 5 | 23 | CAD | 请求报价 |
| SFP-M24 | M24 | 1.5 | 12 | 14 | 5 | 27 | CAD | 请求报价 |
| SFP-M27 | M27 | 1.5 | 12 | 14 | 5 | 37 | CAD | 请求报价 |
| SFP-M30 | M30 | 1.5 | 12 | 17 | 5 | 44 | CAD | 请求报价 |
| SFP-M33 | M33 | 1.5 | 12 | 17 | 5 | 55 | CAD | 请求报价 |
| SFP-M36 | M36 | 1.5 | 18 | 17 | 1 | 107 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SFP | |
|---|---|
| 主体 | S45C（硬度34-43HRC） 四氧化三铁保护膜（黑） |
用途
弹簧的压板、荷重调节液压设备/气压设备/一般工业机械
特点
- 用于压缩弹簧的压板及注油口的盖子等场合。

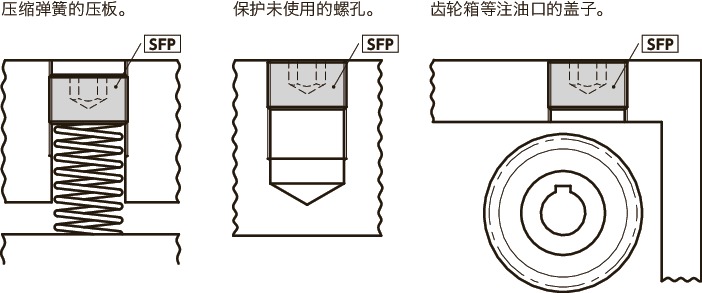

使用例
