SPN-1-H

内六角法兰螺塞

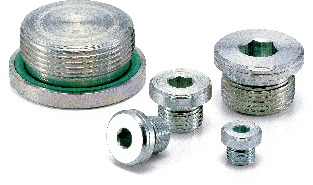

Hexagon Socket Flange Head Screw Plug with Oil Seal

安全注意事项

符号RoHS指令

SPN-H-G内六角法兰螺塞

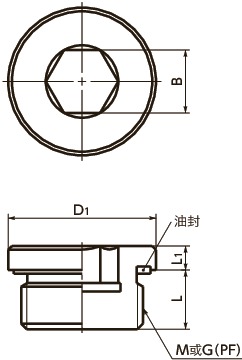

形状図

SPN-H-G内六角法兰螺塞寸法図

单位 : mm

型号 G（PF）
螺纹公称直径		 D1 L1 L B 持续使用温度
（℃）		 容许压力
（MPa）		 容许紧固扭矩
（N・m）		 质量
(g)		 CAD下载 请求报价
SPN-1-H G1/8 14 4 8 5 180 40 10 10 CAD 请求报价

材质、表面处理

SPN-H
主体 SUM22L
三价铬酸盐处理
油封 VITON＊1（绿）

＊1：　VITON是科慕公司的注册商标。


用途

液压设备/气压设备/一般工业机械

特点

  • 高液压规格的螺塞。
  • 将公制细牙螺纹和平行管螺纹标准化。
  • 可使用温度：180℃
