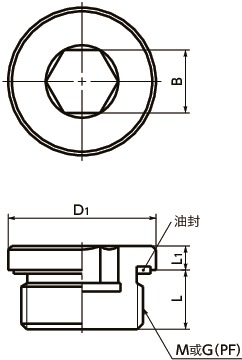

形状図
尺寸・CAD
单位 : mm
| 型号 | G（PF） 螺纹公称直径 |
D1 | L1 | L | B | 持续使用温度 （℃） |
容许压力 （MPa） |
容许紧固扭矩 （N・m） |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPN-1-L | G1/8 | 14 | 4 | 8 | 5 | 100 | 40 | 10 | 10 | CAD | 请求报价 |
| SPN-2-L | G1/4 | 19 | 5 | 12 | 6 | 100 | 40 | 26 | 26 | CAD | 请求报价 |
| SPN-3-L | G3/8 | 22 | 5 | 12 | 8 | 100 | 40 | 34 | 34 | CAD | 请求报价 |
| SPN-4-L | G1/2 | 27 | 5 | 14 | 10 | 100 | 40 | 60 | 60 | CAD | 请求报价 |
| SPN-6-L | G3/4 | 32 | 5 | 16 | 12 | 100 | 40 | 85 | 85 | CAD | 请求报价 |
| SPN-8-L | G1 | 40 | 6.5 | 16 | 17 | 100 | 40 | 130 | 130 | CAD | 请求报价 |
| SPN-10-L | G1-1/4 | 50 | 6.5 | 16 | 22 | 100 | 25 | 240 | 210 | CAD | 请求报价 |
| SPN-12-L | G1-1/2 | 55 | 6.5 | 16 | 24 | 100 | 25 | 280 | 240 | CAD | 请求报价 |
材质、表面处理
| SPN-L | |
|---|---|
| 主体 | SUM22L 三价铬酸盐处理 |
| 油封 | NBR（黑） |
用途
液压设备/气压设备/一般工业机械特点
- 高液压规格的螺塞。
- 将公制细牙螺纹和平行管螺纹标准化。
- 可使用温度：100℃
