SPN-6-L

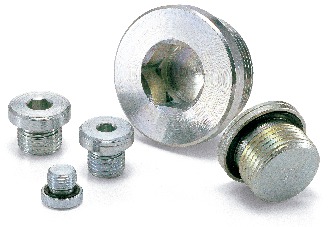

内六角法兰螺塞

Hexagon Socket Flange Head Screw Plug with Oil Seal

安全注意事项

符号RoHS指令

SPN-L-G内六角法兰螺塞

形状図

SPN-L-G内六角法兰螺塞寸法図

单位 : mm

型号 G（PF）
螺纹公称直径		 D1 L1 L B 持续使用温度
（℃）		 容许压力
（MPa）		 容许紧固扭矩
（N・m）		 质量
(g)		 CAD下载 请求报价
SPN-6-L G3/4 32 5 16 12 100 40 85 85 CAD 请求报价

材质、表面处理

SPN-L
主体 SUM22L
三价铬酸盐处理
油封 NBR（黑）

用途

液压设备/气压设备/一般工业机械

特点

  • 高液压规格的螺塞。
  • 将公制细牙螺纹和平行管螺纹标准化。
  • 可使用温度：100℃
