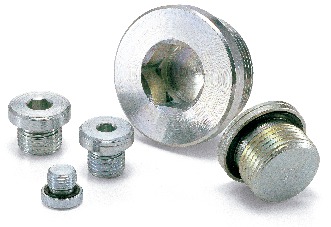

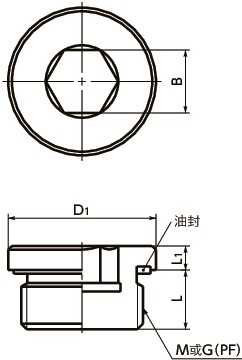

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D1 | L1 | L | B | 持续使用温度 （℃） |
容许压力 （MPa） |
容许紧固扭矩 （N・m） |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPN-M8-L | M8 | 1 | 12 | 4 | 8 | 4 | 100 | 40 | 8 | 5 | CAD | 请求报价 |
| SPN-M10-L | M10 | 1 | 14 | 4 | 8 | 5 | 100 | 40 | 10 | 8 | CAD | 请求报价 |
| SPN-M12-L | M12 | 1.5 | 17 | 5 | 12 | 6 | 100 | 40 | 20 | 14 | CAD | 请求报价 |
| SPN-M14-L | M14 | 1.5 | 19 | 5 | 12 | 6 | 100 | 40 | 30 | 20 | CAD | 请求报价 |
| SPN-M16-L | M16 | 1.5 | 22 | 5 | 12 | 8 | 100 | 40 | 34 | 25 | CAD | 请求报价 |
| SPN-M18-L | M18 | 1.5 | 24 | 5 | 12 | 8 | 100 | 40 | 42 | 30 | CAD | 请求报价 |
| SPN-M20-L | M20 | 1.5 | 26 | 5 | 14 | 10 | 100 | 40 | 60 | 41 | CAD | 请求报价 |
| SPN-M22-L | M22 | 1.5 | 27 | 5 | 14 | 10 | 100 | 40 | 60 | 50 | CAD | 请求报价 |
| SPN-M24-L | M24 | 1.5 | 30 | 5 | 14 | 12 | 100 | 40 | 85 | 57 | CAD | 请求报价 |
| SPN-M26-L | M26 | 1.5 | 32 | 5 | 14 | 12 | 100 | 40 | 85 | 75 | CAD | 请求报价 |
| SPN-M27-L | M27 | 2 | 32 | 5 | 16 | 12 | 100 | 40 | 85 | 80 | CAD | 请求报价 |
| SPN-M30-L | M30 | 1.5 | 37 | 6.5 | 16 | 17 | 100 | 40 | 130 | 103 | CAD | 请求报价 |
| SPN-M33-L | M33 | 2 | 40 | 6.5 | 16 | 17 | 100 | 40 | 130 | 130 | CAD | 请求报价 |
| SPN-M42-L | M42 | 2 | 50 | 6.5 | 16 | 22 | 100 | 25 | 240 | 210 | CAD | 请求报价 |
| SPN-M48-L | M48 | 2 | 55 | 6.5 | 16 | 24 | 100 | 25 | 280 | 260 | CAD | 请求报价 |
材质、表面处理
| SPN-L | |
|---|---|
| 主体 | SUM22L 三价铬酸盐处理 |
| 油封 | NBR（黑） |
用途
液压设备/气压设备/一般工业机械特点
- 高液压规格的螺塞。
- 将公制细牙螺纹和平行管螺纹标准化。
- 可使用温度：100℃
