薄形管用螺母

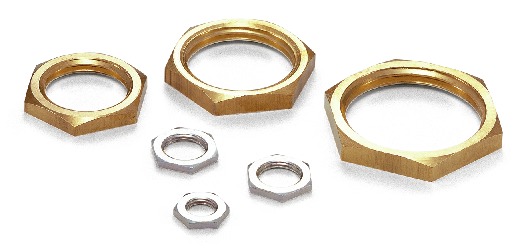

Thin Nut for Pipe Thread

SWN-G

安全注意事项

符号RoHS指令

SWN-G薄形管用螺母

形状図

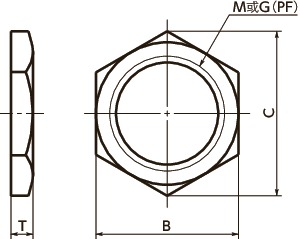

SWN-G薄形管用螺母寸法図

尺寸・CAD

单位 : mm

型号 G（PF）
螺纹公称直径		 B C （约） T 每包数量 质量
（g）		 CAD下载
SWN-3 G3/8 19 22 3.5 1 2.6 -
SWN-4 G1/2 25 30 4 1 7.5 -
SWN-6 G3/4 31 35.5 5 1 11 -
SWN-8 G1 38 42.5 5 1 12 -
SWN-16 G2 65 73 6 1 43 -

相关服务

材质、表面处理

SWN 公制细牙螺纹 SWN 平行管螺纹
主体 SWRCH10R
三价铬酸盐处理		 黄铜

用途

螺塞的固定/配管・流体设备的连接

特点

  • 管用薄形螺母。
