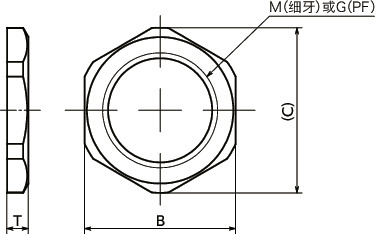

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | G（PF） 螺纹公称直径 |
B | C | T | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SWNL-M16 | M16 | 1.5 | - | 21 | 23 | 3 | 4 | CAD | 请求报价 |
| SWNL-M20 | M20 | 1.5 | - | 24 | 26 | 4 | 12 | CAD | 请求报价 |
| SWNL-M26 | M26 | 1.5 | - | 30 | 32.5 | 4 | 7 | CAD | 请求报价 |
| SWNL-M33 | M33 | 1.5 | - | 41 | 44.5 | 5 | 23 | CAD | 请求报价 |
| SWNL-M42 | M42 | 1.5 | - | 50 | 54.5 | 5 | 30 | CAD | 请求报价 |
| SWNL-3 | - | - | G3/8 | 21 | 23 | 3 | 3 | CAD | 请求报价 |
| SWNL-4 | - | - | G1/2 | 24 | 26 | 4 | 10 | CAD | 请求报价 |
| SWNL-6 | - | - | G3/4 | 30 | 32.5 | 4 | 7 | CAD | 请求报价 |
| SWNL-8 | - | - | G1 | 41 | 44.5 | 5 | 23 | CAD | 请求报价 |
| SWNL-10 | - | - | G1-1/4 | 46 | 50.5 | 5 | 19 | CAD | 请求报价 |
材质、表面处理
| SWNL | |
|---|---|
| 主体 | 相当于SUS316L |
用途
螺塞的固定配管、流体设备的连接
特点

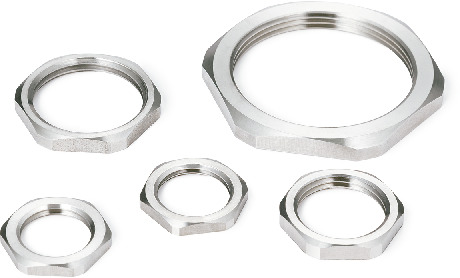

- 相当于SUS316L的薄形螺母。
- 将公制细牙螺纹和平行管螺纹标准化。
- 用于固定安装部壁厚薄的配管连接零件、螺塞。

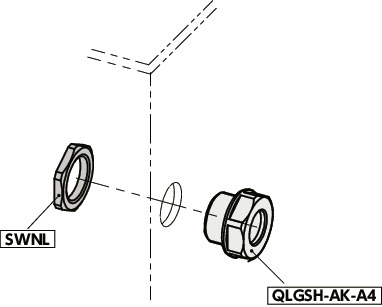

使用例
安装方法
单位 : mm
| 型号 | 推荐安装孔径 φd |
|---|---|
| SWNL-M16 | 16 |
| SWNL-M20 | 20 |
| SWNL-M26 | 26 |
| SWNL-M33 | 33 |
| SWNL-M42 | 42 |
| SWNL-3 | 16.7 |
| SWNL-4 | 21 |
| SWNL-6 | 26.5 |
| SWNL-8 | 33.3 |
| SWNL-10 | 42 |
