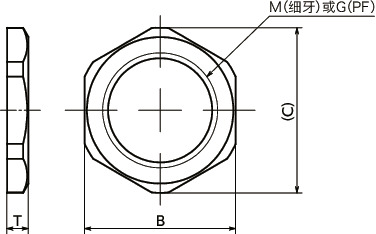

形状図
单位 : mm
材质、表面处理
| SWNL | |
|---|---|
| 主体 | 相当于SUS316L |
用途
螺塞的固定配管、流体设备的连接

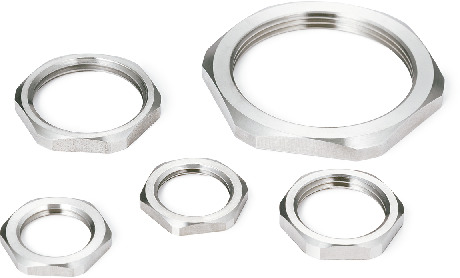

特点
- 相当于SUS316L的薄形螺母。
- 将公制细牙螺纹和平行管螺纹标准化。
- 用于固定安装部壁厚薄的配管连接零件、螺塞。

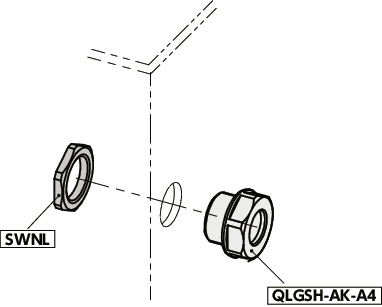

使用例
安装方法
单位 : mm
| 型号 | 推荐安装孔径 φd |
|---|---|
| SWNL-M16 | 16 |
| SWNL-M20 | 20 |
| SWNL-M26 | 26 |
| SWNL-M33 | 33 |
| SWNL-M42 | 42 |
| SWNL-3 | 16.7 |
| SWNL-4 | 21 |
| SWNL-6 | 26.5 |
| SWNL-8 | 33.3 |
| SWNL-10 | 42 |
