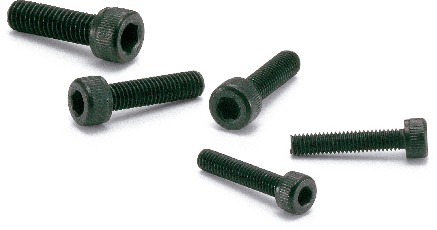

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SNSS-M8-16-TF | M8 | 1.25 | 16 | 13 | 8 | 6 | 12 | CAD | 请求报价 |
| SNSS-M8-20-TF | M8 | 1.25 | 20 | 13 | 8 | 6 | 13 | CAD | 请求报价 |
| SNSS-M8-25-TF | M8 | 1.25 | 25 | 13 | 8 | 6 | 15 | CAD | 请求报价 |
| SNSS-M8-30-TF | M8 | 1.25 | 30 | 13 | 8 | 6 | 17 | CAD | 请求报价 |
| SNSS-M8-35-TF | M8 | 1.25 | 35 | 13 | 8 | 6 | 19 | CAD | 请求报价 |
相关服务
材质、表面处理
| SNSS-TF | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） PTFE（聚四氟乙烯）涂层 |
| 强度等级 | A2-70 |
用途
防粘连・防烧结FPD制造装置/半导体制造装置/印刷电路板蚀刻装置/
金属表面处理设备/化学成套设备
