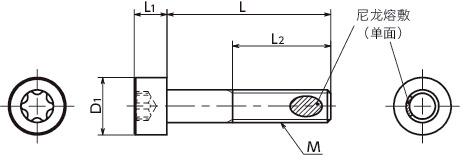

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | L2 | 梅花槽 序号 No. |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SNCX-M3-5-ALK | M3 | 0.5 | 5 | 5.5 | 3 | 全螺纹 | 10 | 20 | 0.67 | CAD | 请求报价 |
| SNCX-M3-6-ALK | M3 | 0.5 | 6 | 5.5 | 3 | 全螺纹 | 10 | 20 | 0.71 | CAD | 请求报价 |
| SNCX-M3-8-ALK | M3 | 0.5 | 8 | 5.5 | 3 | 全螺纹 | 10 | 20 | 0.8 | CAD | 请求报价 |
| SNCX-M3-10-ALK | M3 | 0.5 | 10 | 5.5 | 3 | 全螺纹 | 10 | 20 | 0.88 | CAD | 请求报价 |
| SNCX-M3-12-ALK | M3 | 0.5 | 12 | 5.5 | 3 | 全螺纹 | 10 | 20 | 0.96 | CAD | 请求报价 |
| SNCX-M3-15-ALK | M3 | 0.5 | 15 | 5.5 | 3 | 全螺纹 | 10 | 20 | 1.101 | CAD | 请求报价 |
| SNCX-M3-16-ALK | M3 | 0.5 | 16 | 5.5 | 3 | 全螺纹 | 10 | 20 | 1.16 | CAD | 请求报价 |
| SNCX-M3-20-ALK | M3 | 0.5 | 20 | 5.5 | 3 | 全螺纹 | 10 | 20 | 1.36 | CAD | 请求报价 |
| SNCX-M4-6-ALK | M4 | 0.7 | 6 | 7 | 4 | 全螺纹 | 25 | 20 | 1.5 | CAD | 请求报价 |
| SNCX-M4-8-ALK | M4 | 0.7 | 8 | 7 | 4 | 全螺纹 | 25 | 20 | 1.65 | CAD | 请求报价 |
| SNCX-M4-10-ALK | M4 | 0.7 | 10 | 7 | 4 | 全螺纹 | 25 | 20 | 1.8 | CAD | 请求报价 |
| SNCX-M4-12-ALK | M4 | 0.7 | 12 | 7 | 4 | 全螺纹 | 25 | 20 | 1.95 | CAD | 请求报价 |
| SNCX-M4-15-ALK | M4 | 0.7 | 15 | 7 | 4 | 全螺纹 | 25 | 20 | 2.007 | CAD | 请求报价 |
| SNCX-M4-16-ALK | M4 | 0.7 | 16 | 7 | 4 | 全螺纹 | 25 | 20 | 2.25 | CAD | 请求报价 |
| SNCX-M4-20-ALK | M4 | 0.7 | 20 | 7 | 4 | 全螺纹 | 25 | 20 | 2.65 | CAD | 请求报价 |
| SNCX-M4-25-ALK | M4 | 0.7 | 25 | 7 | 4 | 全螺纹 | 25 | 20 | 3.15 | CAD | 请求报价 |
| SNCX-M4-30-ALK | M4 | 0.7 | 30 | 7 | 4 | 20 | 25 | 20 | 3.333 | CAD | 请求报价 |
| SNCX-M4-35-ALK | M4 | 0.7 | 35 | 7 | 4 | 20 | 25 | 20 | 3.814 | CAD | 请求报价 |
| SNCX-M4-40-ALK | M4 | 0.7 | 40 | 7 | 4 | 20 | 25 | 20 | 4.293 | CAD | 请求报价 |
| SNCX-M4-45-ALK | M4 | 0.7 | 45 | 7 | 4 | 20 | 25 | 20 | 4.756 | CAD | 请求报价 |
| SNCX-M4-50-ALK | M4 | 0.7 | 50 | 7 | 4 | 20 | 25 | 20 | 5.244 | CAD | 请求报价 |
| SNCX-M5-8-ALK | M5 | 0.8 | 8 | 8.5 | 5 | 全螺纹 | 27 | 20 | 2.45 | CAD | 请求报价 |
| SNCX-M5-10-ALK | M5 | 0.8 | 10 | 8.5 | 5 | 全螺纹 | 27 | 20 | 2.7 | CAD | 请求报价 |
| SNCX-M5-12-ALK | M5 | 0.8 | 12 | 8.5 | 5 | 全螺纹 | 27 | 20 | 2.95 | CAD | 请求报价 |
| SNCX-M5-15-ALK | M5 | 0.8 | 15 | 8.5 | 5 | 全螺纹 | 27 | 20 | 3.55 | CAD | 请求报价 |
| SNCX-M5-16-ALK | M5 | 0.8 | 16 | 8.5 | 5 | 全螺纹 | 27 | 20 | 3.45 | CAD | 请求报价 |
| SNCX-M5-20-ALK | M5 | 0.8 | 20 | 8.5 | 5 | 全螺纹 | 27 | 20 | 4.01 | CAD | 请求报价 |
| SNCX-M5-25-ALK | M5 | 0.8 | 25 | 8.5 | 5 | 全螺纹 | 27 | 20 | 4.78 | CAD | 请求报价 |
| SNCX-M5-30-ALK | M5 | 0.8 | 30 | 8.5 | 5 | 22 | 27 | 20 | 5.55 | CAD | 请求报价 |
| SNCX-M5-35-ALK | M5 | 0.8 | 35 | 8.5 | 5 | 22 | 27 | 20 | 6.32 | CAD | 请求报价 |
| SNCX-M5-40-ALK | M5 | 0.8 | 40 | 8.5 | 5 | 22 | 27 | 20 | 7.08 | CAD | 请求报价 |
| SNCX-M5-45-ALK | M5 | 0.8 | 45 | 8.5 | 5 | 22 | 27 | 20 | 7.8 | CAD | 请求报价 |
| SNCX-M5-50-ALK | M5 | 0.8 | 50 | 8.5 | 5 | 22 | 27 | 20 | 8.6 | CAD | 请求报价 |
| SNCX-M6-10-ALK | M6 | 1 | 10 | 10 | 6 | 全螺纹 | 30 | 20 | 4.7 | CAD | 请求报价 |
| SNCX-M6-12-ALK | M6 | 1 | 12 | 10 | 6 | 全螺纹 | 30 | 20 | 5.07 | CAD | 请求报价 |
| SNCX-M6-15-ALK | M6 | 1 | 15 | 10 | 6 | 全螺纹 | 30 | 20 | 5.5 | CAD | 请求报价 |
| SNCX-M6-16-ALK | M6 | 1 | 16 | 10 | 6 | 全螺纹 | 30 | 20 | 5.75 | CAD | 请求报价 |
| SNCX-M6-20-ALK | M6 | 1 | 20 | 10 | 6 | 全螺纹 | 30 | 20 | 6.53 | CAD | 请求报价 |
| SNCX-M6-25-ALK | M6 | 1 | 25 | 10 | 6 | 全螺纹 | 30 | 20 | 7.59 | CAD | 请求报价 |
| SNCX-M6-30-ALK | M6 | 1 | 30 | 10 | 6 | 全螺纹 | 30 | 20 | 8.3 | CAD | 请求报价 |
| SNCX-M6-35-ALK | M6 | 1 | 35 | 10 | 6 | 24 | 30 | 20 | 9.1 | CAD | 请求报价 |
| SNCX-M6-40-ALK | M6 | 1 | 40 | 10 | 6 | 24 | 30 | 20 | 10.2 | CAD | 请求报价 |
| SNCX-M6-45-ALK | M6 | 1 | 45 | 10 | 6 | 24 | 30 | 20 | 11.25 | CAD | 请求报价 |
| SNCX-M6-50-ALK | M6 | 1 | 50 | 10 | 6 | 24 | 30 | 20 | 12.51 | CAD | 请求报价 |
| SNCX-M8-12-ALK | M8 | 1.25 | 12 | 13 | 8 | 全螺纹 | 45 | 20 | 10.519 | CAD | 请求报价 |
| SNCX-M8-15-ALK | M8 | 1.25 | 15 | 13 | 8 | 全螺纹 | 45 | 20 | 11.222 | CAD | 请求报价 |
| SNCX-M8-16-ALK | M8 | 1.25 | 16 | 13 | 8 | 全螺纹 | 45 | 20 | 11.524 | CAD | 请求报价 |
| SNCX-M8-20-ALK | M8 | 1.25 | 20 | 13 | 8 | 全螺纹 | 45 | 20 | 12.868 | CAD | 请求报价 |
| SNCX-M8-25-ALK | M8 | 1.25 | 25 | 13 | 8 | 全螺纹 | 45 | 20 | 14.295 | CAD | 请求报价 |
| SNCX-M8-30-ALK | M8 | 1.25 | 30 | 13 | 8 | 全螺纹 | 45 | 20 | 15.99 | CAD | 请求报价 |
| SNCX-M8-35-ALK | M8 | 1.25 | 35 | 13 | 8 | 全螺纹 | 45 | 20 | 18.08 | CAD | 请求报价 |
| SNCX-M10-15-ALK | M10 | 1.5 | 15 | 16 | 10 | 全螺纹 | 50 | 10 | 19.208 | CAD | 请求报价 |
| SNCX-M10-16-ALK | M10 | 1.5 | 16 | 16 | 10 | 全螺纹 | 50 | 10 | 19.92 | CAD | 请求报价 |
| SNCX-M10-20-ALK | M10 | 1.5 | 20 | 16 | 10 | 全螺纹 | 50 | 10 | 22.992 | CAD | 请求报价 |
| SNCX-M10-25-ALK | M10 | 1.5 | 25 | 16 | 10 | 全螺纹 | 50 | 10 | 24.51 | CAD | 请求报价 |
| SNCX-M10-30-ALK | M10 | 1.5 | 30 | 16 | 10 | 全螺纹 | 50 | 10 | 27.046 | CAD | 请求报价 |
| SNCX-M10-35-ALK | M10 | 1.5 | 35 | 16 | 10 | 全螺纹 | 50 | 10 | 29.56 | CAD | 请求报价 |
| SNCX-M10-40-ALK | M10 | 1.5 | 40 | 16 | 10 | 全螺纹 | 50 | 10 | 32.604 | CAD | 请求报价 |
| SNCX-M12-20-ALK | M12 | 1.75 | 20 | 18 | 12 | 全螺纹 | 55 | 5 | 32 | CAD | 请求报价 |
| SNCX-M12-25-ALK | M12 | 1.75 | 25 | 18 | 12 | 全螺纹 | 55 | 5 | 35.5 | CAD | 请求报价 |
| SNCX-M12-30-ALK | M12 | 1.75 | 30 | 18 | 12 | 全螺纹 | 55 | 5 | 39 | CAD | 请求报价 |
| SNCX-M12-35-ALK | M12 | 1.75 | 35 | 18 | 12 | 全螺纹 | 55 | 5 | 44.493 | CAD | 请求报价 |
| SNCX-M12-40-ALK | M12 | 1.75 | 40 | 18 | 12 | 全螺纹 | 55 | 5 | 47 | CAD | 请求报价 |
| SNCX-M12-45-ALK | M12 | 1.75 | 45 | 18 | 12 | 全螺纹 | 55 | 5 | 49.5 | CAD | 请求报价 |
| SNCX-M12-50-ALK | M12 | 1.75 | 50 | 18 | 12 | 全螺纹 | 55 | 5 | 55.15 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNCX-ALK | |
|---|---|
| 主体 | SCM435 四氧化三铁保护膜（黑） |
| 尼龙熔敷 | 尼龙11 |
| 强度等级 | 12.9 |
用途
防止螺丝回转、脱落防止螺丝头部破损
牢固紧固
特点

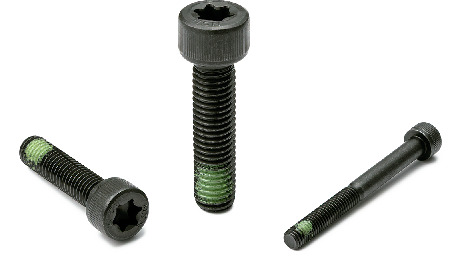

- 带尼龙熔敷的梅花槽＊1螺栓。
- 梅花槽是能比十字槽承受更高紧固扭矩的形状。⇒梅花槽螺丝的特点
- 不易因紧固而导致凹孔破损，可以安全、牢固地进行紧固。
- 强度等级为12.9。高强度产品。
- M3～M12。尺寸种类丰富，可根据设备、装置灵活选择。
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
