梅花槽螺栓

Hexalobular Socket Head Cap Screws

SNCXS

安全注意事项

符号RoHS指令

  • 防止紧固孔损坏

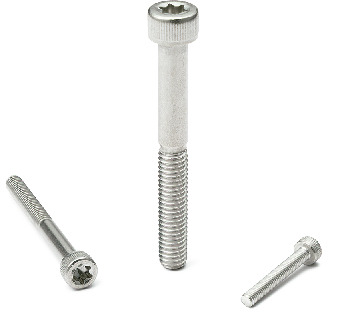

SNCXS梅花槽螺栓

形状図

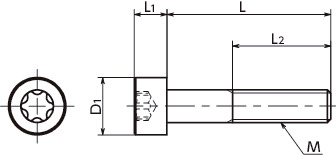

SNCXS梅花槽螺栓寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
L
所有
5
6
8
10
12
14
15
16
20
25
30
35
40
50

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 L2 梅花槽
序号
No.		 每包数量 质量
(g)		 CAD下载 请求报价
SNCXS-M3-5 M3 0.5 5 5.5 3 全螺纹 10 20 0.67 CAD 请求报价
SNCXS-M3-6 M3 0.5 6 5.5 3 全螺纹 10 20 0.71 CAD 请求报价
SNCXS-M3-8 M3 0.5 8 5.5 3 全螺纹 10 20 0.8 CAD 请求报价
SNCXS-M3-10 M3 0.5 10 5.5 3 全螺纹 10 20 0.88 CAD 请求报价
SNCXS-M3-12 M3 0.5 12 5.5 3 全螺纹 10 20 0.96 CAD 请求报价
SNCXS-M3-14 M3 0.5 14 5.5 3 全螺纹 10 20 1.062 CAD 请求报价
SNCXS-M3-15 M3 0.5 15 5.5 3 全螺纹 10 20 1.111 CAD 请求报价
SNCXS-M3-16 M3 0.5 16 5.5 3 全螺纹 10 20 1.16 CAD 请求报价
SNCXS-M3-20 M3 0.5 20 5.5 3 全螺纹 10 20 1.36 CAD 请求报价
SNCXS-M4-5 M4 0.7 5 7 4 全螺纹 25 20 1.299 CAD 请求报价
SNCXS-M4-6 M4 0.7 6 7 4 全螺纹 25 20 1.5 CAD 请求报价
SNCXS-M4-8 M4 0.7 8 7 4 全螺纹 25 20 1.65 CAD 请求报价
SNCXS-M4-10 M4 0.7 10 7 4 全螺纹 25 20 1.8 CAD 请求报价
SNCXS-M4-12 M4 0.7 12 7 4 全螺纹 25 20 1.95 CAD 请求报价
SNCXS-M4-14 M4 0.7 14 7 4 全螺纹 25 20 1.936 CAD 请求报价
SNCXS-M4-15 M4 0.7 15 7 4 全螺纹 25 20 2.007 CAD 请求报价
SNCXS-M4-16 M4 0.7 16 7 4 全螺纹 25 20 2.25 CAD 请求报价
SNCXS-M4-20 M4 0.7 20 7 4 全螺纹 25 20 2.65 CAD 请求报价
SNCXS-M4-25 M4 0.7 25 7 4 全螺纹 25 20 3.15 CAD 请求报价
SNCXS-M4-30 M4 0.7 30 7 4 20 25 20 3.356 CAD 请求报价
SNCXS-M4-35 M4 0.7 35 7 4 20 25 20 3.848 CAD 请求报价
SNCXS-M4-40 M4 0.7 40 7 4 20 25 20 4.343 CAD 请求报价
SNCXS-M5-6 M5 0.8 6 8.5 5 全螺纹 27 20 2.515 CAD 请求报价
SNCXS-M5-8 M5 0.8 8 8.5 5 全螺纹 27 20 2.45 CAD 请求报价
SNCXS-M5-10 M5 0.8 10 8.5 5 全螺纹 27 20 2.7 CAD 请求报价
SNCXS-M5-12 M5 0.8 12 8.5 5 全螺纹 27 20 2.95 CAD 请求报价
SNCXS-M5-14 M5 0.8 14 8.5 5 全螺纹 27 20 3.474 CAD 请求报价
SNCXS-M5-15 M5 0.8 15 8.5 5 全螺纹 27 20 3.55 CAD 请求报价
SNCXS-M5-16 M5 0.8 16 8.5 5 全螺纹 27 20 3.45 CAD 请求报价
SNCXS-M5-20 M5 0.8 20 8.5 5 全螺纹 27 20 4.01 CAD 请求报价
SNCXS-M5-25 M5 0.8 25 8.5 5 全螺纹 27 20 4.78 CAD 请求报价
SNCXS-M5-30 M5 0.8 30 8.5 5 22 27 20 5.599 CAD 请求报价
SNCXS-M5-35 M5 0.8 35 8.5 5 22 27 20 6.364 CAD 请求报价
SNCXS-M6-8 M6 1 8 10 6 全螺纹 30 20 4.425 CAD 请求报价
SNCXS-M6-10 M6 1 10 10 6 全螺纹 30 20 4.7 CAD 请求报价
SNCXS-M6-12 M6 1 12 10 6 全螺纹 30 20 5.07 CAD 请求报价
SNCXS-M6-14 M6 1 14 10 6 全螺纹 30 20 5.452 CAD 请求报价
SNCXS-M6-15 M6 1 15 10 6 全螺纹 30 20 5.5 CAD 请求报价
SNCXS-M6-16 M6 1 16 10 6 全螺纹 30 20 5.75 CAD 请求报价
SNCXS-M6-20 M6 1 20 10 6 全螺纹 30 20 6.53 CAD 请求报价
SNCXS-M6-25 M6 1 25 10 6 全螺纹 30 20 7.59 CAD 请求报价
SNCXS-M6-30 M6 1 30 10 6 全螺纹 30 20 8.3 CAD 请求报价
SNCXS-M6-35 M6 1 35 10 6 24 30 20 9.1 CAD 请求报价
SNCXS-M6-40 M6 1 40 10 6 24 30 20 10.2 CAD 请求报价
SNCXS-M6-50 M6 1 50 10 6 24 30 20 12.51 CAD 请求报价
SNCXS-M8-15 M8 1.25 15 13 8 全螺纹 45 10 11.222 CAD 请求报价
SNCXS-M8-16 M8 1.25 16 13 8 全螺纹 45 10 11.524 CAD 请求报价
SNCXS-M8-20 M8 1.25 20 13 8 全螺纹 45 10 12.868 CAD 请求报价
SNCXS-M8-25 M8 1.25 25 13 8 全螺纹 45 10 14.295 CAD 请求报价
SNCXS-M8-30 M8 1.25 30 13 8 全螺纹 45 10 15.99 CAD 请求报价
SNCXS-M8-35 M8 1.25 35 13 8 全螺纹 45 10 18.08 CAD 请求报价
SNCXS-M8-40 M8 1.25 40 13 8 28 45 10 19.934 CAD 请求报价
SNCXS-M10-15 M10 1.5 15 16 10 全螺纹 50 5 19.208 CAD 请求报价
SNCXS-M10-16 M10 1.5 16 16 10 全螺纹 50 5 19.92 CAD 请求报价
SNCXS-M10-20 M10 1.5 20 16 10 全螺纹 50 5 22.992 CAD 请求报价
SNCXS-M10-25 M10 1.5 25 16 10 全螺纹 50 5 24.51 CAD 请求报价
SNCXS-M10-30 M10 1.5 30 16 10 全螺纹 50 5 27.046 CAD 请求报价
SNCXS-M10-35 M10 1.5 35 16 10 全螺纹 50 5 29.56 CAD 请求报价
SNCXS-M10-40 M10 1.5 40 16 10 全螺纹 50 5 32.604 CAD 请求报价
SNCXS-M10-50 M10 1.5 50 16 10 32 50 5 39.6 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SNCXS
主体 SUSXM7
强度等级 A2-70

用途

防止螺丝头部破损
牢固紧固

特点

  • 梅花槽＊1是能比十字槽承受更高紧固扭矩的形状。⇒梅花槽螺丝的特点
  • 不易因紧固而导致凹孔破损，可以安全、牢固地进行紧固。
  • M3～M10。尺寸种类丰富，可根据设备、装置灵活选择。

＊1：　梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
