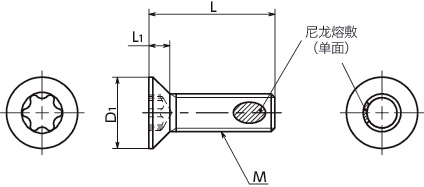

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 梅花槽 序号 No. |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNFX-M3-5-TZB-ALK | M3 | 0.5 | 5 | 6 | 1.75 | 10 | 10 | 0.32 | CAD | 请求报价 |
| SNFX-M3-6-TZB-ALK | M3 | 0.5 | 6 | 6 | 1.75 | 10 | 10 | 0.35 | CAD | 请求报价 |
| SNFX-M3-8-TZB-ALK | M3 | 0.5 | 8 | 6 | 1.75 | 10 | 10 | 0.44 | CAD | 请求报价 |
| SNFX-M3-10-TZB-ALK | M3 | 0.5 | 10 | 6 | 1.75 | 10 | 10 | 0.53 | CAD | 请求报价 |
| SNFX-M3-12-TZB-ALK | M3 | 0.5 | 12 | 6 | 1.75 | 10 | 10 | 0.60 | CAD | 请求报价 |
| SNFX-M4-6-TZB-ALK | M4 | 0.7 | 6 | 8 | 2.3 | 20 | 10 | 0.72 | CAD | 请求报价 |
| SNFX-M4-8-TZB-ALK | M4 | 0.7 | 8 | 8 | 2.3 | 20 | 10 | 0.90 | CAD | 请求报价 |
| SNFX-M4-10-TZB-ALK | M4 | 0.7 | 10 | 8 | 2.3 | 20 | 10 | 1.1 | CAD | 请求报价 |
| SNFX-M4-12-TZB-ALK | M4 | 0.7 | 12 | 8 | 2.3 | 20 | 10 | 1.2 | CAD | 请求报价 |
| SNFX-M5-10-TZB-ALK | M5 | 0.8 | 10 | 10 | 2.8 | 25 | 10 | 1.9 | CAD | 请求报价 |
| SNFX-M5-12-TZB-ALK | M5 | 0.8 | 12 | 10 | 2.8 | 25 | 10 | 2.2 | CAD | 请求报价 |
| SNFX-M6-10-TZB-ALK | M6 | 1 | 10 | 12 | 3.4 | 30 | 10 | 2.5 | CAD | 请求报价 |
| SNFX-M6-12-TZB-ALK | M6 | 1 | 12 | 12 | 3.4 | 30 | 10 | 3 | CAD | 请求报价 |
| SNFX-M6-20-TZB-ALK | M6 | 1 | 20 | 12 | 3.4 | 30 | 10 | 4.5 | CAD | 请求报价 |
| SNFX-M6-25-TZB-ALK | M6 | 1 | 25 | 12 | 3.4 | 30 | 10 | 5.3 | CAD | 请求报价 |
| SNFX-M6-30-TZB-ALK | M6 | 1 | 30 | 12 | 3.4 | 30 | 10 | 6.2 | CAD | 请求报价 |
| SNFX-M6-35-TZB-ALK | M6 | 1 | 35 | 12 | 3.4 | 30 | 10 | 7.5 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNFX-TZB-ALK | |
|---|---|
| 主体 | 钢 三价铬酸盐处理 |
| 尼龙熔敷 | 尼龙11 |
| 强度等级 | 相当于4.8 |
用途
防止螺丝头部破损牢固紧固
防止螺丝回转、脱落
特点

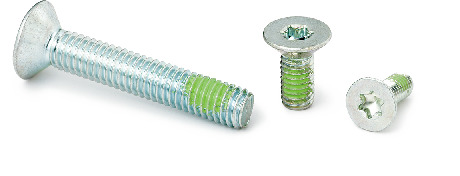

- 带尼龙熔敷的梅花槽＊1埋头螺栓。
- 梅花槽是能比十字槽承受更高紧固扭矩的形状。⇒梅花槽螺丝的特点
- 不易因紧固而导致凹孔破损，可以安全、牢固地进行紧固。
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
