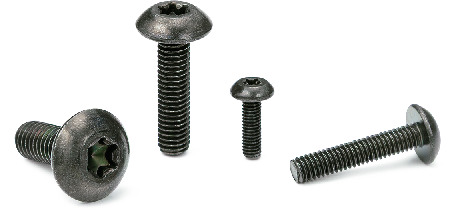

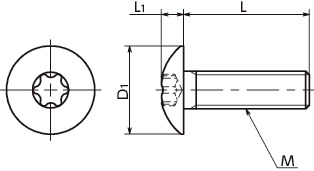

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 梅花槽 序号 No. |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNMX-M3-6-TBZ | M3 | 0.5 | 6 | 6.9 | 1.9 | 10 | 20 | 0.63 | CAD | 请求报价 |
| SNMX-M3-8-TBZ | M3 | 0.5 | 8 | 6.9 | 1.9 | 10 | 20 | 0.7 | CAD | 请求报价 |
| SNMX-M3-10-TBZ | M3 | 0.5 | 10 | 6.9 | 1.9 | 10 | 20 | 0.79 | CAD | 请求报价 |
| SNMX-M4-6-TBZ | M4 | 0.7 | 6 | 9.4 | 2.5 | 20 | 20 | 1.4 | CAD | 请求报价 |
| SNMX-M4-8-TBZ | M4 | 0.7 | 8 | 9.4 | 2.5 | 20 | 20 | 1.4 | CAD | 请求报价 |
| SNMX-M4-10-TBZ | M4 | 0.7 | 10 | 9.4 | 2.5 | 20 | 20 | 1.6 | CAD | 请求报价 |
| SNMX-M4-12-TBZ | M4 | 0.7 | 12 | 9.4 | 2.5 | 20 | 20 | 1.7 | CAD | 请求报价 |
| SNMX-M4-16-TBZ | M4 | 0.7 | 16 | 9.4 | 2.5 | 20 | 20 | 2 | CAD | 请求报价 |
| SNMX-M4-20-TBZ | M4 | 0.7 | 20 | 9.4 | 2.5 | 20 | 20 | 2.3 | CAD | 请求报价 |
| SNMX-M5-10-TBZ | M5 | 0.8 | 10 | 11.8 | 3.1 | 25 | 20 | 2.7 | CAD | 请求报价 |
| SNMX-M5-12-TBZ | M5 | 0.8 | 12 | 11.8 | 3.1 | 25 | 20 | 3.1 | CAD | 请求报价 |
| SNMX-M5-16-TBZ | M5 | 0.8 | 16 | 11.8 | 3.1 | 25 | 20 | 2.8 | CAD | 请求报价 |
| SNMX-M5-20-TBZ | M5 | 0.8 | 20 | 11.8 | 3.1 | 25 | 20 | 3.1 | CAD | 请求报价 |
| SNMX-M6-10-TBZ | M6 | 1 | 10 | 14 | 3.7 | 30 | 20 | 3.6 | CAD | 请求报价 |
| SNMX-M6-12-TBZ | M6 | 1 | 12 | 14 | 3.7 | 30 | 20 | 4.3 | CAD | 请求报价 |
| SNMX-M6-16-TBZ | M6 | 1 | 16 | 14 | 3.7 | 30 | 20 | 4.9 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNMX-TBZ | |
|---|---|
| 主体 | 钢 黑色三价铬酸盐处理 |
| 强度等级 | 相当于4.8 |
用途
防止螺丝头部破损牢固紧固
特点
- 梅花槽＊1是能比十字槽承受更高紧固扭矩的形状。⇒梅花槽螺丝的特点
- 不易因紧固而导致凹孔破损，可以安全、牢固地进行紧固。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
